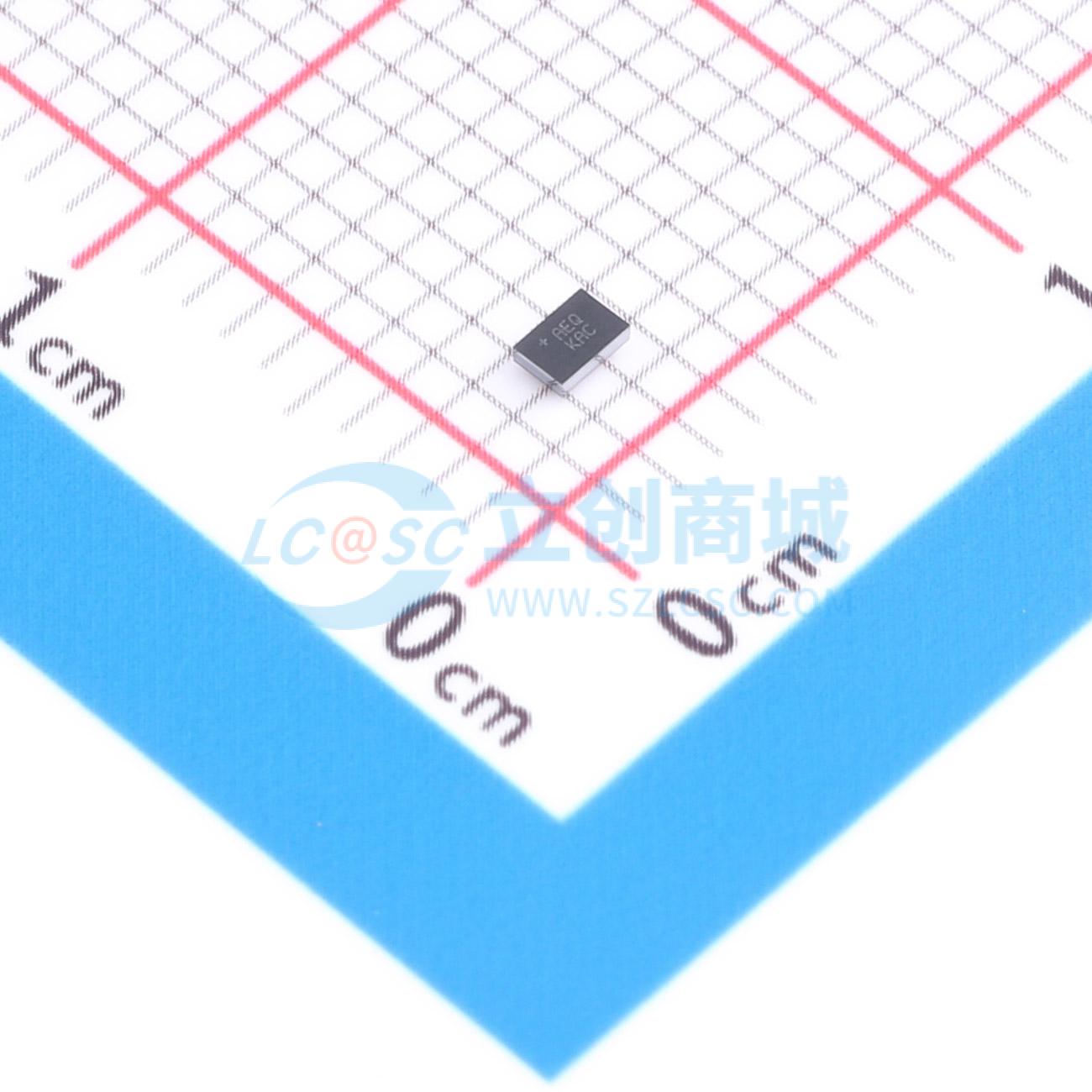

MAX98365AEWC+

MAX98365是一款易用、低成本的数字输入D类放大器，具备AB类音频性能和D类效率，处于行业领先水平。数字音频接口可自动识别不同的PCM和TDM时钟方案，无需I2C编程：只需提供电源、LRCLK、BCLK和数字音频信号即可发声。此外，新颖的引脚排列使客户能够使用经济高效的晶圆级封装（WLP），无需昂贵的焊盘内过孔。3V至14V的宽电源电压范围使该器件能够向8Ω负载提供13.8W的功率。 数字音频接口具有高度灵活性。该器件支持I2S、左对齐和8通道时分复用（TDM）数据格式。数字音频接口可接受8kHz、16kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz和192kHz的采样率。在I2S和左对齐模式下，数据字长可以是16位、24位或32位；在TDM模式下，数据字长可以是16位或32位。 数字音频接口输入阈值非常适合与1.2V和1.8V逻辑电平接口。该器件能够承受高达5.5V的逻辑输入电压。 MAX98365A和MAX98365B的开启时间仅为1ms，而MAX98365C和MAX98365D在开启和关闭时会在13ms内对音量进行斜坡控制。 该器件无需通常用于PCM通信的外部MCLK信号。这不仅减少了电磁干扰（EMI）和可能的电路板耦合问题，还减小了尺寸和引脚数量。此外，该器件在BCLK和LRCLK上具有非常高的宽带抖动容限（典型值为12ns），确保了稳定的运行。 有源发射限制、边沿速率限制和过冲控制电路大大降低了EMI。无滤波器扩频调制方案消除了传统D类器件所需的输出滤波，减少了解决方案的元件数量。 该器件的工作温度范围为-40℃至+85℃。

• 简单的即插即用设计
• 宽放大器电源电压范围（3V至14V）
• 14V时，8Ω负载下输出功率为13.8W
• 14V时，6Ω负载下输出功率为17.6W
• 静态功耗30mW
• 开启时间1ms（适用于MAX98365A和MAX98365B）
• 效率92.7%（7.0W输出至RL = 8Ω，PVDD = 12V）
• 输出噪声22μV RMS
• 动态范围111.5dB
• 1kHz时，总谐波失真加噪声（THD+N）为-85dB
• 无需MCLK
• 采样率范围为8kHz至192kHz
• 在I2S和左对齐模式下支持左声道、右声道或（左声道/2 + 右声道/2）输出
• 先进的边沿速率控制实现无滤波器D类输出
• 关断电流低至0.5μA
• 低射频敏感度，可抑制GSM无线电的TDMA噪声
• D类开关频率调整精度达6%，便于更好地进行EMI规划
• 完善的咔嗒声和噗噗声抑制电路
• 强大的短路和热保护功能
• 采用节省空间的封装：12凸点WLP（1.21mm x 1.78mm，间距0.4mm）

• 智能音箱
• 笔记本电脑
• 物联网设备
• 游戏设备（音频和触觉反馈）
• 智能手机
• 平板电脑
• 相机
