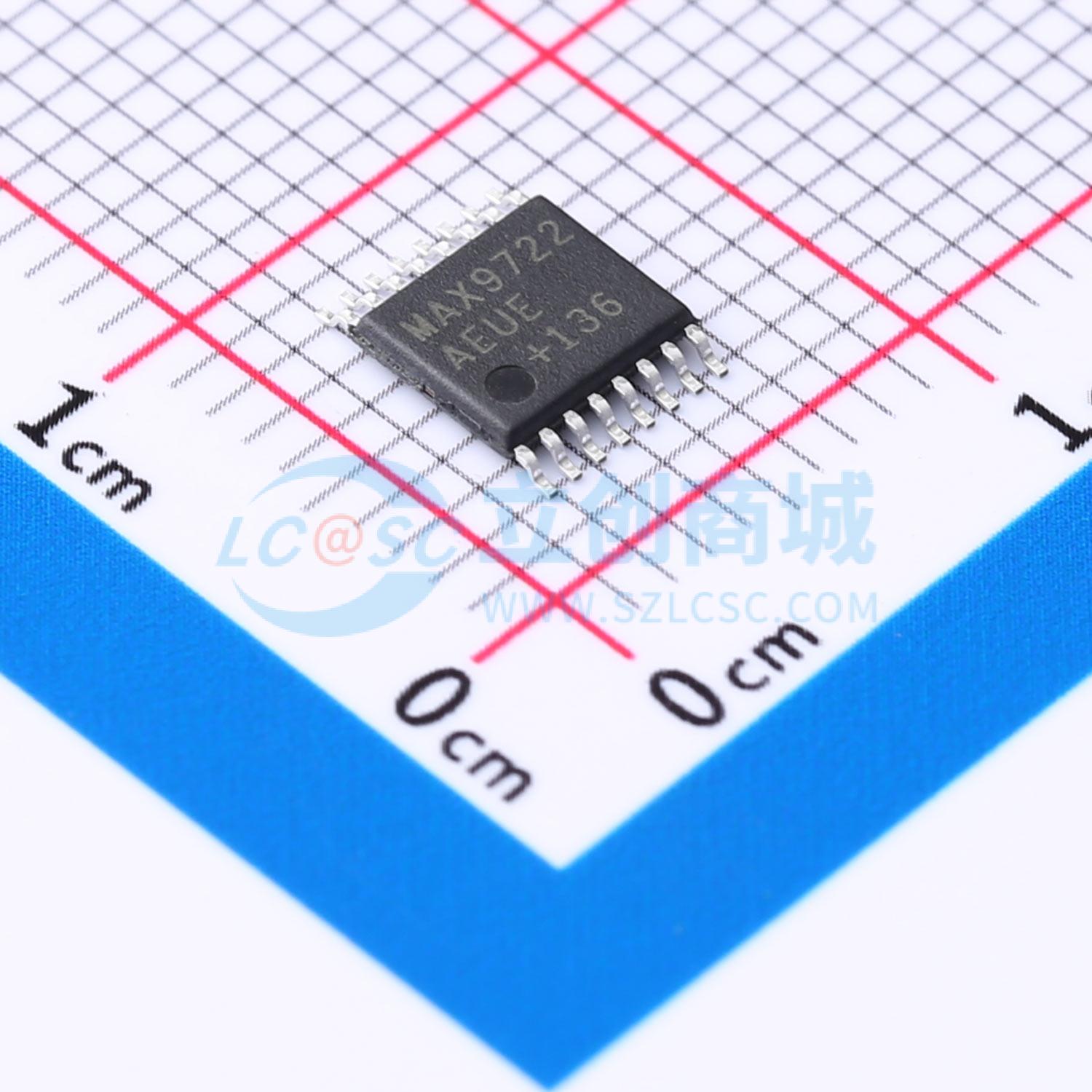

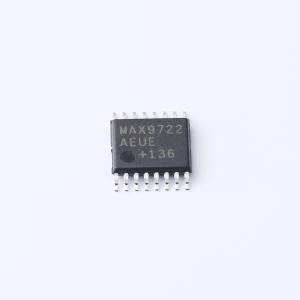

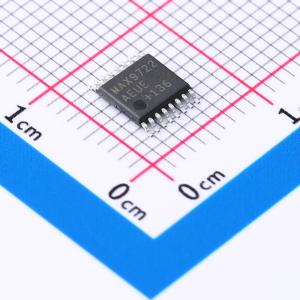

MAX9722AEUE+
5V、差分输入、DirectDrive、130mW立体声耳机放大器带关断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于电路板空间有限的便携式设备。采用独特的DirectDrive架构，可从单电源产生接地参考输出，无需大型直流阻隔电容，节省成本、电路板空间和元件高度。此外，放大器增益可内部设置（-2V/V）或外部调整。每通道可向16Ω负载提供高达70mW功率，或向32Ω负载提供130mW功率，总谐波失真加噪声低至0.009%
- 商品型号
- MAX9722AEUE+
- 商品编号
- C4991176
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 1.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 130mWx2@32Ω | |
| 工作电压 | 2.4V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.009% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 100dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 90dB |
商品特性
- 2.4V至5.5V单电源供电
- 高电源抑制比（217Hz时为80dB），无需低压差线性稳压器（LDO）
- 无需大容量隔直电容
- 以地为参考的输出消除了耳机接地引脚的直流偏置电压
- 输出电容不会导致低频响应下降
- 差分输入，增强噪声消除能力
- 增益可调（MAX9722A）或固定增益为 -2V/V（MAX9722B）
- 每通道在32Ω负载下输出功率达130mW
- 总谐波失真加噪声（THD + N）低至0.009%
- 集成咔嗒声和爆音抑制功能
- 静态电流低（5.5mA）
- 具备短路和热过载保护
- 放大器输出具备±8kV静电放电（ESD）保护（人体模型）
- 采用节省空间的16引脚薄型QFN封装（3mmx3mmx0.8mm）
应用领域
- 笔记本电脑和智能手机
- 台式电脑
- 个人数字助理（PDA）
- MP3播放器
- 便携式音频设备
- 平板显示器设备
- 手机
