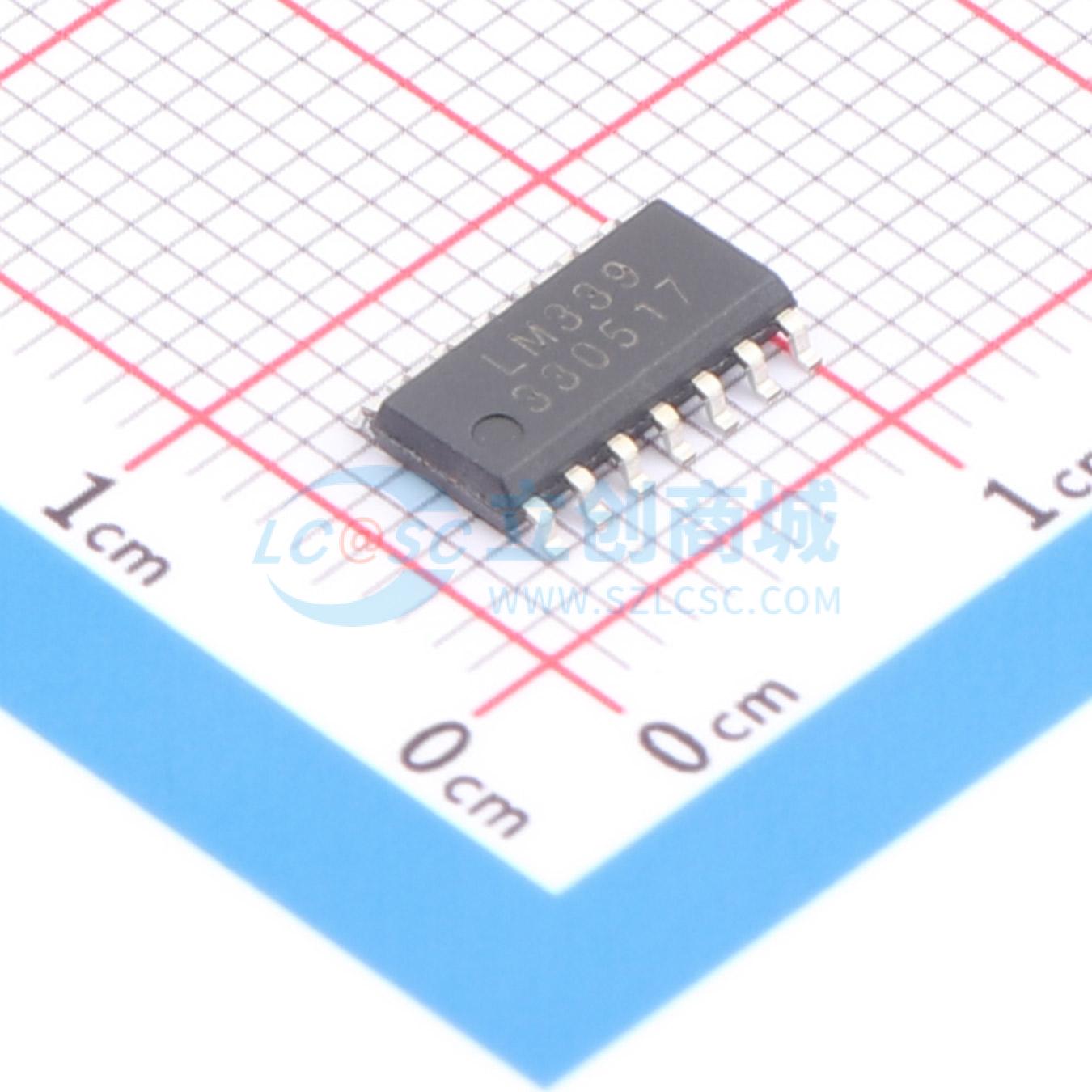

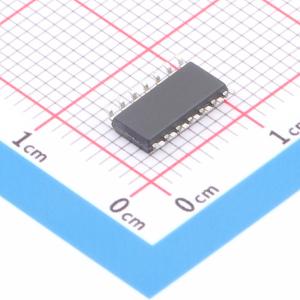

温馨提醒：图片仅供参考，商品以实物为准
LM339(KTP)
四通道独立电压比较器，单电源宽电压范围工作，输出与TTL、DTL和CMOS逻辑兼容
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由四个独立的电压比较器组成，为在宽电压范围内的单电源供电操作而设计。
- 品牌名称
- KTP(科泰普)
- 商品型号
- LM339(KTP)
- 商品编号
- C52746279
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.265466克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 4 | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入偏置电流(Ib) | 57nA | |
| 输出类型 | 开路集电极 | |
| 输出模式 | CMOS；DTL；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.1mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 2V~30V | |
| 输入失调电流(Ios) | 2.3nA | |
| 响应时间(tr) | 350ns |
商品概述
LM339包含四个独立电压比较器，专为在宽电压范围内从单电源工作而设计。
商品特性
- 单或双电源操作。
- 宽工作电源范围（Vcc=2V~30V）。
- 输入共模电压范围包含地。
- 低电源电流消耗，ICC=0.8mA（典型值）。
- 集电极开路输出，便于线与连接。
- 低输入偏置电流，Ibias=25nA（典型值）。
- 低输出饱和电压。
- 输出兼容TTL、DTL和CMOS逻辑系统。
