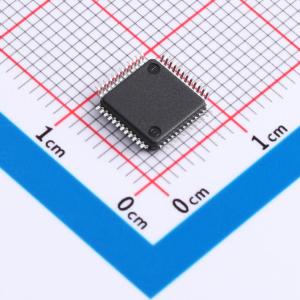

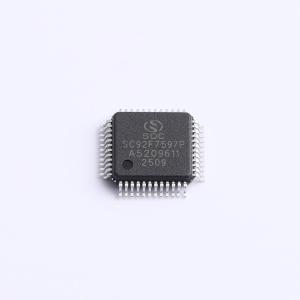

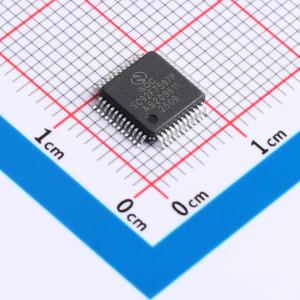

SC92F7597P48R
超高速1T8051内核Flash MCU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SOC(赛元)
- 商品型号
- SC92F7597P48R
- 商品编号
- C52711784
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.3068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51系列 | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| I/O数量 | 46 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | - |
商品概述
SC92F759X系列是增强型超高速1T 8051内核工业级闪存微控制器，其指令系统与传统8051产品系列完全兼容。该系列集成了32 Kbytes闪存ROM、256 bytes片内直接存取RAM、1792 bytes外部RAM、1 Kbytes独立EEPROM、最多46个通用输入/输出端口、输入/输出驱动分级控制、16个可配置外部中断的输入/输出端口、3个16位定时器、17路12位高精度模数转换器、1个模拟比较器、4路12位脉宽调制输出、1个16×16位硬件乘除法器、内部±2%精度的高频32MHz振荡器和±4%精度的低频32kHz振荡器、内置低频晶体振荡电路，并可外接32kHz晶体振荡器、一路独立的通用异步收发传输器通信接口以及一个三选一通信接口。为提升可靠性并简化客户电路设计，该系列还内部集成了4级可选电压的低压复位电路、内置1.024V/2.4V/2.048V基准模数转换器参考电压、低功耗看门狗定时器等高可靠性电路。SC92F759X具备卓越的抗干扰性能，非常适用于各类物联网控制、大小型智能家电与智能家居、充电器、电源、航模、对讲机、无线通信、游戏机等工业控制与消费应用领域。
商品特性
- 工作电压范围：2.0V ~ 5.5V
- 工作温度范围：-40 ~ 105℃
- 静电放电人体模型等级：MIL-STD-883J Class 3A
- 静电放电机器模型等级：JEDEC EIA/JESD22-A115 Class C
- 电快速瞬变脉冲群抗扰度等级：EN61000-4-4 Level 4
- 采用8位1T 8051内核互补金属氧化物半导体微控制器，指令集完全兼容MCS-51
- 具备32 Kbytes闪存ROM，可通过代码选项设置将应用ROM区域的可在线应用编程操作范围设为0K / 1K / 2K / 全部应用ROM
- 具备引导ROM，用于存放用户的BootLoader引导代码，可通过代码选项将其设为0K/1K/2K/4K
- 具备独立的1K bytes EEPROM，支持10万次写入，常温下数据保存寿命超过100年
- 具备256bytes片内直接存取RAM、1792 bytes片内间接存取RAM以及额外44 bytes用于脉宽调制和液晶显示的RAM
- 具备96位识别码，用于存放集成电路的识别码
- 系统时钟源包括内置高频32MHz内部振荡器，可通过编程器选择设定为32/16/8/2.66 MHz @2.0~5.5V，在2.0~5.5V电压及-20 ~ 85℃温度范围内频率误差不超过±2%，并可通过外接32kHz晶振进行自动校准
- 内置低频晶体振荡器电路，可外接32.768kHz振荡器作为基础定时器时钟源，并可从停止模式唤醒
- 内置低频32kHz LRC振荡器，可作为基础定时器及看门狗定时器的时钟源，并可从停止模式唤醒，在4.0V ~ 5.5V电压及-20 ~ 85℃温度范围内，经寄存器修正后频率误差不超过±4%
- 具备4级可选复位电压的低压复位电路：4.3V、3.7V、2.9V、1.9V，默认值为用户烧写代码选项所选值
- 支持2线JTAG烧写和仿真接口，可通过代码选项设置为JTAG专用模式或常规模式
- 支持12个中断源，包括定时器0~2、外部中断0~2、模数转换器、脉宽调制、通用异步收发传输器、三选一通信接口、基础定时器、比较器；外部中断有3个中断向量，共16个中断端口，全部可配置为上升沿、下降沿或双沿触发；支持两级中断优先级设置
- 最多支持46个双向可独立控制的输入/输出端口，可独立设定上拉电阻；P0~P3L端口源驱动能力分四级控制；所有输入/输出端口均具备大灌电流驱动能力
- 内置看门狗定时器，可选时钟分频比
- 具备3个标准80C51定时器，其中定时器2可实现捕获功能
- 具备4路共用周期、单独可调占空比的12位脉宽调制输出
- 具备1个独立通用异步收发传输器通信口
- 具备1个通用异步收发传输器/串行外设接口/两线式串行总线三选一通信接口
- 具备1个16×16位硬件乘除法器
- 支持液晶显示/发光二极管显示二选一驱动，共用寄存器和输入/输出端口；支持8×24、6×26、5×27或4×28段发光二极管驱动，其段驱动口源驱动能力分四级控制；支持8×24、6×26、5×27或4×28段液晶显示驱动
- 具备17路12位±2最低有效位精度的模数转换器；内置1.024V、2.4V和2.048V三种基准电压；模数转换器的参考电压有4种选择：VDD、1.024V、2.4V、2.048V；内部一路模数转换器可直接测量VDD电压；模数转换电路的采样时钟跟随系统时钟；可设置模数转换完成中断
- 具备1个模拟比较器，其正端输入可选择为四路输入端口之一或内部1.5V基准电压，可唤醒停止模式，比较电压有15级可选
- 支持空闲模式和停止模式两种省电模式；空闲模式可由任何中断唤醒；停止模式可由外部中断0~2、基础定时器、比较器唤醒
