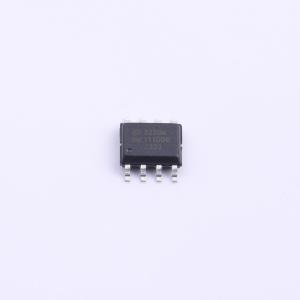

温馨提醒：图片仅供参考，商品以实物为准

SC92F5250M08U

高速1T8051内核Flash微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SOC(赛元)
商品型号: SC92F5250M08U
商品编号: C52711815
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

SC92F525X系列是增强型高速1T 8051内核工业级闪存微控制器，其指令系统完全兼容传统8051产品系列。该系列集成了4K字节闪存ROM、512字节SRAM、256字节EEPROM，最多提供14个通用输入输出端口和11个外部中断口，这些中断口可通过映射分为两组，覆盖全部14个输入输出端口。此外，它还包含3个16位定时器、14路外部加1路内部共15通道12位高精度模数转换器、5路10位高性能脉宽调制器、1路常规脉宽调制器、内部频率误差在特定条件下不超过±1%至±1.5%的高精度32MHz振荡器，以及一个可在UART、SPI、TWI之间三选一的通信接口。为提高可靠性并简化客户电路，该系列内部集成了4级可选电压的低压复位电路，以及1.024V、2.4V、2.048V基准模数转换器参考电压等高可靠性电路。SC92F525X具备优异的抗干扰性能，非常适用于各类主控应用场合。

商品特性

工作电压范围：2.4V ~ 5.5V
工作温度范围：-40 ~ 105℃
静电放电防护能力符合相关标准Class 3A及Class C3等级
提供SOP8和SOP16封装选项
采用1T 8051内核
集成4K字节闪存ROM，支持1000次重复写入
集成256字节独立EEPROM，支持10000次重复写入，写入操作需保证供电电压在2.5V~5.5V之间
包含256字节片内直接存取RAM和额外256字节片内间接存取RAM
支持通过两线JTAG接口进行烧写
内建高频32MHz振荡器，系统时钟频率可编程选择
内建低频32kHz振荡器，可作为看门狗定时器时钟源和基础定时器时钟源，并能唤醒停止模式
低电压复位功能提供4级可选复位电压
支持多达9个中断源，外部中断具有11个中断口并可映射分组，支持两级中断优先级设置
数字外设包括最多14个可独立控制的双向输入输出口、3个定时器、5路16位脉宽调制器、1个三选一通信接口以及内建累加和校验模块
模拟外设包括14+1路12位模数转换器，内置基准参考电压，转换完成可产生中断
支持空闲模式和停止模式两种省电模式，可由多种方式唤醒

应用领域

智能家电
智能家居
物联网
无线通信
游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	8051
	CPU最大主频	-
	CPU位数	-
	程序存储容量	4KB
	程序存储器类型	FLASH
	RAM容量	256Byte
	EEPROM容量	256Byte

	属性	参数值
	I/O数量	14
	ADC(位数)	12bit
	DAC(位数)	-
	振荡器类型	内置
	工作电压	2.4V~5.5V
	工作温度	-40℃~+105℃
	功能特性	-
