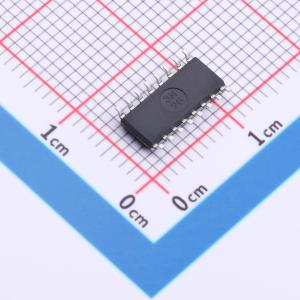

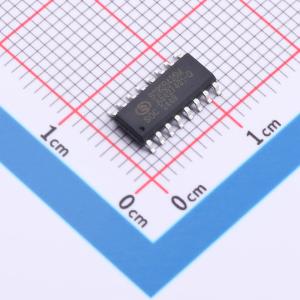

温馨提醒：图片仅供参考，商品以实物为准

SC92R425M16U

高速1T8051内核高灵敏度触控和水位检测FlashMCU

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SOC(赛元)
商品型号: SC92R425M16U
商品编号: C52711794
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.292克(g)

商品参数

商品概述

SC92R425 是一系列基于 1T 8051 内核、内嵌 Flash、指令集完全兼容标准 80C51 的增强型微控制器。其内核采用增强型流水线架构，在相同时钟频率下的处理能力比标准型 80C51 快 12 倍，可配合 Keil C 调试开发软件，支持 C 语言和汇编语言。该系列具有高性能和高可靠性，工作电压为 2.0V~5.5V，工作温度为 -40℃~105℃，并具备良好的 ESD 性能及 EFT 抗干扰能力。采用业界领先的 eFlash 制程，Flash 写入次数超过 10 万次，常温下可保存 100 年。芯片内建一个 23 通道的可低功耗高灵敏度触控电路，该电路可选择在 STOP 模式下运行，同时还集成有 4 档位水位检测模块。SC92R425 提供了丰富的外围设备，包括 256 字节的 SRAM、1792 字节的外部 RAM、多达 26 个通用 I/O、13 个可配置外部中断的 I/O、3 个 16 位定时器/计数器、一个看门狗定时器、一个定时唤醒 BaseTimer、一个 UART、一个 UART/SPI/I²C 三选一通信口 SSI、6 路 10 位 PWM 输出通道、乘除法器、Check Sum 模块以及 11 路 12 位 ADC，总共有 12 个具有两级优先级的中断源。芯片内建一个高精度（±2%）振荡器，在 2.0V 到 5.5V 的宽电压范围内系统时钟运行频率高达 32MHz，并内建 32kHz 低频内部振荡器。SC92R425 提供五种复位方式，分别是外部 RST 引脚复位、4 级 LVR 复位、上电复位、看门狗复位和软件复位，为高可靠性系统设计提供了保障。其 1T 8051 高性能内核、低功耗性能和丰富的外围模块，具有优异的抗干扰性能和出色的水位检测性能，非常适合应用于物联网 IoT、智能家电、充电器、电源、航模、无线通讯、游戏机等工业控制和需要水位检测的应用领域。

商品特性

全静态 8 位 1T 8051 内核 CMOS 微控制器，指令集全兼容 MCS-51
工作电压：2.0V~5.5V
工作温度：-40℃~105℃
16 Kbytes Flash ROM，可通过 Code Option 设置 IAP 操作范围
独立的 1K bytes EEPROM，10 万次写入，常温下 100 年以上保存寿命
256 bytes 片内直接存取 RAM，额外 1792 bytes 片内间接存取 RAM
内建高频 32MHz 内部振荡器，全电压及温度范围内频率误差不超过 ±2%
内建低频 32kHz LRC 振荡器，可作为 Base Timer 及 WDT 的时钟源
4 级可选低电压复位
2 线 JTAG 烧写和仿真接口
12 个中断源，两级中断优先级可设
最多 26 个双向可独立控制的 I/O 口，全部 I/O 具有大灌电流驱动能力
内置 WDT，可选时钟分频比
3 个标准 80C51 定时器，Timer2 可实现捕获功能
6 路 10 位多功能 PWM，可输出三组互补带死区的 PWM 波形
1 个独立 UART 通信口
1 个 UART/SPI/I²C 三选一通讯口 SSI
集成 16 × 16 位硬件乘除法器
Check Sum 校验模块
4 档位水位检测模块，高灵活度开发软件库支持
11 路 12 位 ±2LSB ADC，内建 1.024V、2.4V 和 2.048V 三种基准电压
23 路高灵敏度触控电路，支持低功耗模式与隔空触控，可通过 10V 动态 CS 测试
支持 IDLE Mode 和 STOP Mode 两种省电模式

应用领域

物联网 IoT
智能家电
充电器
电源
航模
无线通讯
游戏机
工业控制
需要水位检测的应用领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51系列
	CPU最大主频	32MHz
	CPU位数	8 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	2KB

	属性	参数值
	EEPROM容量	1KB
	I/O数量	14
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	2V~5.5V
	工作温度	-40℃~+105℃
	功能特性	-
