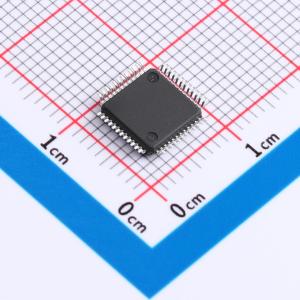

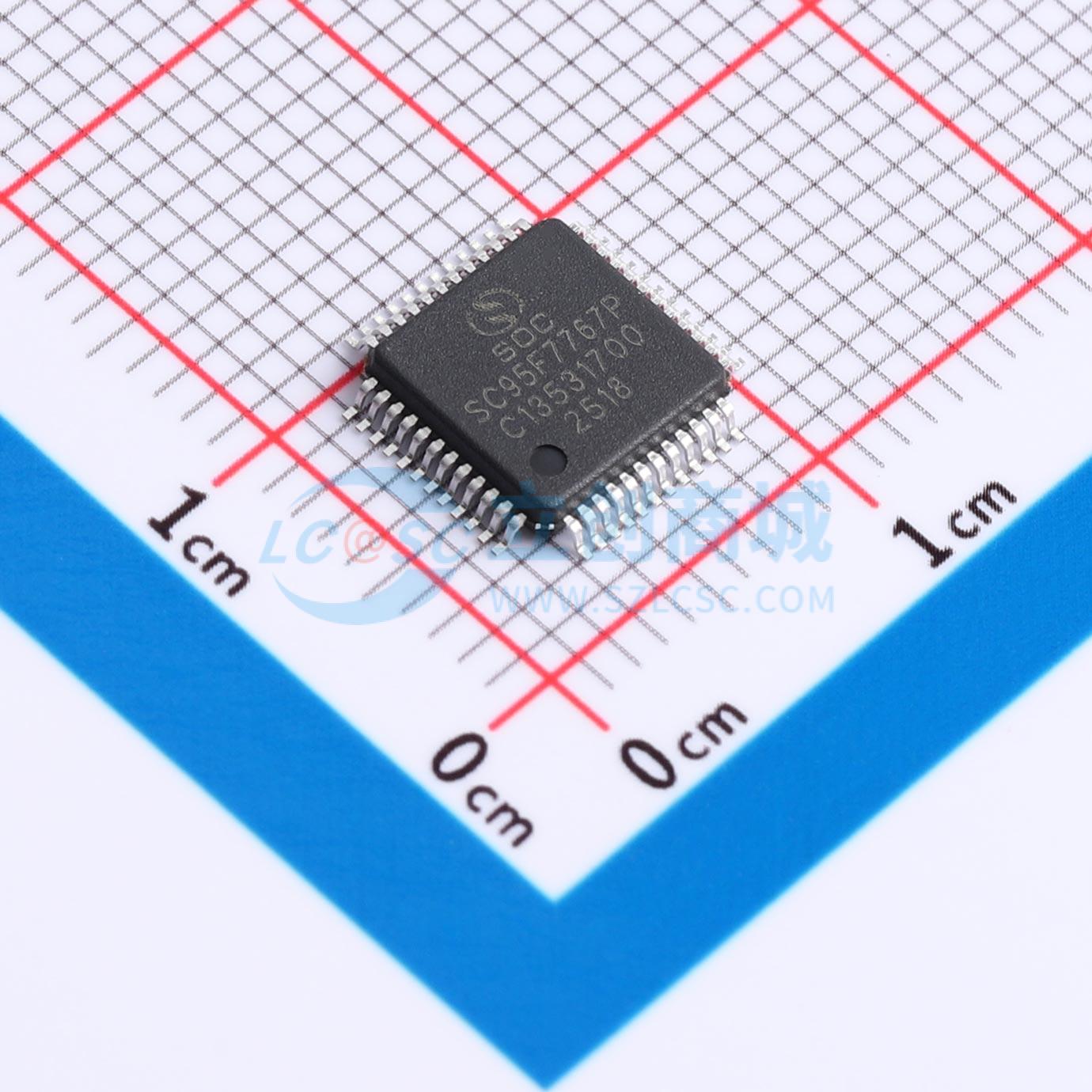

SC95F7767P48R

SC95F776X系列是增强型高速单周期8051内核工业级闪存微控制器，指令系统完全兼容传统8051产品系列。该系列微控制器集成了超高速单周期8051 CPU内核，运行频率高达32MHz，在相同工作频率下，其执行速度约为其他单周期8051内核微控制器的两倍。芯片内部集成硬件乘除法器、硬件循环冗余校验模块及双数据指针，用于加速数据运算和移动。硬件乘除法器和循环冗余校验模块不占用CPU周期，由硬件实现运算，速度远快于软件实现。双数据指针可用于加速数据存储和移动。该系列具备高性能和高可靠性，工作电压范围宽达2.0V~5.5V，工作温度范围宽达-40℃~105℃，并具有良好的静电放电性能和电快速瞬变脉冲群抗干扰能力。采用业界领先的嵌入式闪存工艺，闪存写入次数超过10万次，常温下数据可保存100年。该系列内置低功耗看门狗定时器，提供4级可选的欠压复位功能及系统时钟监控功能，具备运行和掉电模式下的低功耗能力。在正常工作模式下，5V供电时典型电流消耗约为6mA（32MHz频率下）。此外，该系列还集成了丰富的硬件资源，包括128千字节闪存只读存储器、256字节片内直接存取随机存取存储器加外部8千字节加脉宽调制与液晶显示专用80字节的随机存取存储器、6千字节独立电可擦可编程只读存储器、最多46个通用输入输出端口（部分可分级控制）、16个可配置外部中断的输入输出端口、5个16位定时器、共计14路16位脉宽调制输出（其中8路为带死区互补功能的多功能脉宽调制，6路由定时器输出的常规脉宽调制）、1个通用异步收发传输器、6个可在通用异步收发传输器、串行外设接口、两线接口之间三选一的通用串行通信接口、内置液晶显示或发光二极管硬件驱动器、内部频率精度为±2%的高频32/16/8/4MHz振荡器和精度为±4%的低频32kHz振荡器、可外接32.768kHz晶体振荡器、1个模拟比较器以及17路12位高精度模数转换器。该系列开发调试非常方便，支持在系统编程、在电路编程和在应用编程功能，允许芯片在线或带电状态下直接在电路板上对程序存储器进行调试和升级。该系列具有优异的抗干扰性能，非常适合用作各种应用场景的主控制器。

• 增强型高速单周期8051内核，指令集完全兼容传统8051，执行速度约为其他单周期8051内核的两倍
• 宽工作电压范围：2.0V~5.5V
• 宽工作温度范围：-40℃~105℃
• 128千字节闪存，可重复擦写超过10万次
• 6千字节独立电可擦可编程只读存储器，支持10万次写入，常温下数据保存寿命超过100年
• 随机存取存储器：256字节片内直接存取加8千字节片外间接存取，另加80字节脉宽调制与液晶显示专用随机存取存储器
• 最多46个通用输入输出端口，部分端口驱动能力可分四级控制，所有端口均具备大灌电流驱动能力（50毫安）
• 5个16位定时器（定时器0、1、2、3、4），其中定时器2、3、4支持输入捕获功能
• 共计14路16位脉宽调制输出：8路带死区互补的多功能脉宽调制，6路由定时器2、3、4输出的常规脉宽调制
• 1个独立通用异步收发传输器
• 6个通用串行通信接口，可在通用异步收发传输器、串行外设接口、两线接口之间配置
• 内置16位×16位硬件乘除法器
• 内置硬件循环冗余校验模块
• 17路12位高精度模数转换器（精度±2最低有效位）
• 1个模拟比较器
• 液晶显示/发光二极管驱动器，支持多种段码配置
• 内部高频振荡器（32/16/8/4MHz可选，精度±2%），内部低频32kHz振荡器（精度±4%），支持外接32.768kHz晶体
• 4级可选的欠压复位电压
• 两级优先级中断系统，支持19个中断源，16个外部中断输入口
• 内置看门狗定时器
• 支持在系统编程、在电路编程和在应用编程
• 2线JTAG调试接口
• 良好的抗静电放电和电快速瞬变脉冲群性能

• 智能家电
• 智能家居
• 物联网
• 无线通信
• 游戏机
