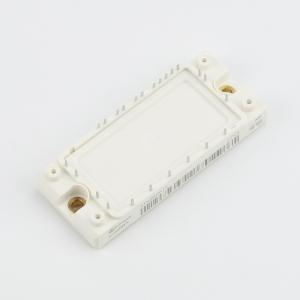

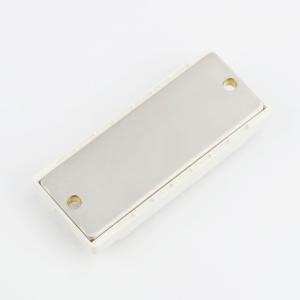

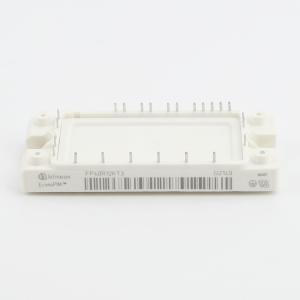

温馨提醒：图片仅供参考，商品以实物为准
FP40R12KT3
1.2kV 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IGBT模块
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FP40R12KT3
- 商品编号
- C534037
- 商品封装
- 插件,107.5x45mm
- 包装方式
- 托盘
- 商品毛重
- 178.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 210W | |
| 正向脉冲电流(Ifm) | 80A | |
| 集射极饱和电压(VCE(sat)) | 1.8V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1.5mA | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 90ns | |
| 关断延迟时间(Td(off)) | 420ns | |
| 导通损耗(Eon) | 4.1mJ | |
| 关断损耗(Eoff) | 3.6mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+125℃ | |
| 反向传输电容(Cres) | 0.09nF |
