温馨提醒：图片仅供参考，商品以实物为准

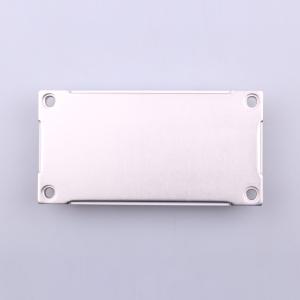

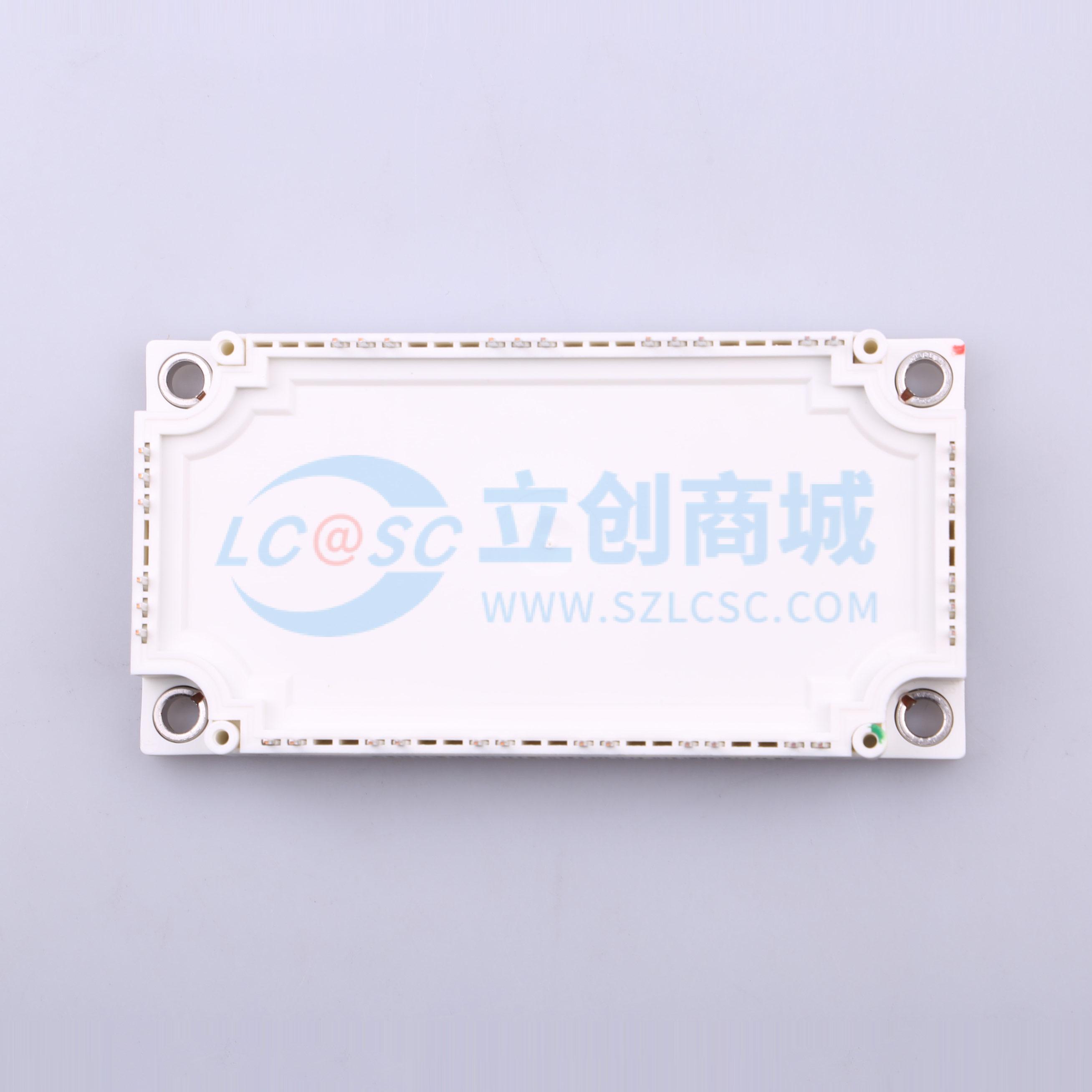

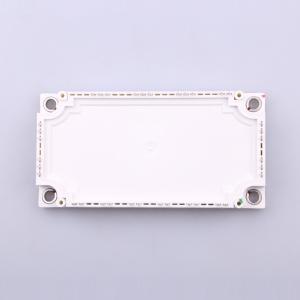

FS150R12KT4
IGBT模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FS150R12KT4
- 商品编号
- C535435
- 商品封装
- 插件,122x62mm
- 包装方式
- 托盘
- 商品毛重
- 309克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 150A | |
| 耗散功率(Pd) | 750W | |
| 正向脉冲电流(Ifm) | 300A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@150A,15V | |
| 栅极阈值电压(Vge(th)) | 5.8V@5.3mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.25uC | |
| 输入电容(Cies) | 9.35nF | |
| 开启延迟时间(Td(on)) | 115ns | |
| 关断延迟时间(Td(off)) | 370ns | |
| 导通损耗(Eon) | 5mJ | |
| 关断损耗(Eoff) | 10mJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 0.35nF |
