- 引脚图
温馨提醒：图片仅供参考，商品以实物为准

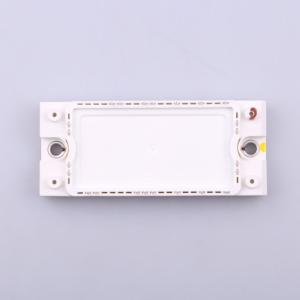

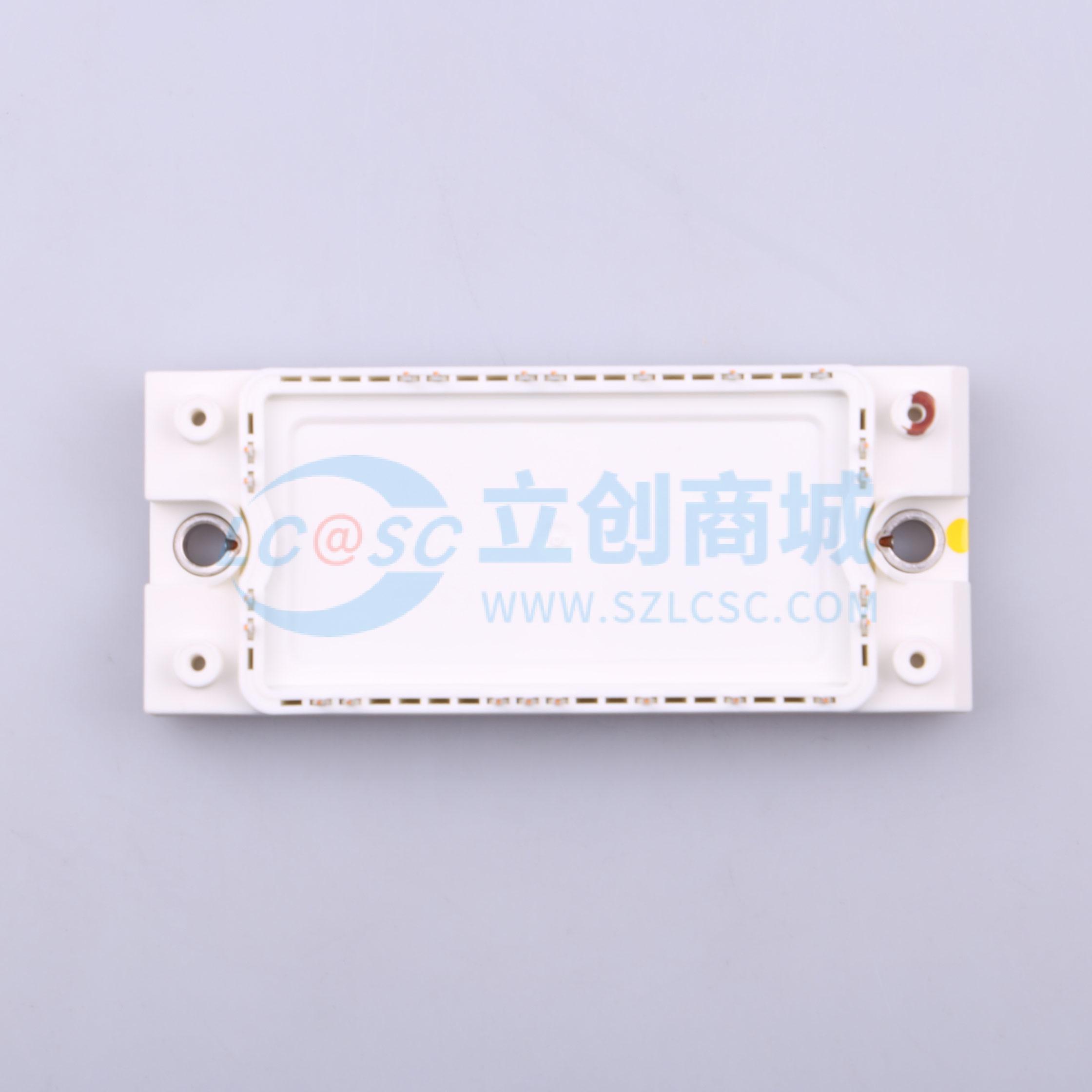

FP50R12KT4
采用沟槽/场截止IGBT4和发射极控制4二极管的IGBT模块
- 描述
- IGBT模块
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FP50R12KT4
- 商品编号
- C534047
- 包装方式
- 托盘
- 商品毛重
- 182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 280W；160W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 25A；50A | |
| 集电极脉冲电流(Icm) | 50A；100A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 2.25V；- | |
| 栅极阈值电压(Vge(th)) | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 200nC@15V | |
| 输入电容(Cies) | 1.45nF；2.8nF | |
| 反向传输电容(Cres) | 100pF；50pF | |
| 开启延迟时间(Td(on)) | 60ns；170ns | |
| 关断延迟时间(Td(off)) | 430ns | |
| 导通损耗(Eon) | 2mJ；2.9mJ；5.7mJ；7.7mJ；2.65mJ | |
| 关断损耗(Eoff) | 1.4mJ；8.4mJ；2.4mJ；4.3mJ；2.8mJ；2.2mJ | |
| 工作温度 | -40℃~+150℃ |
