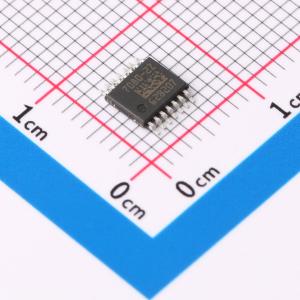

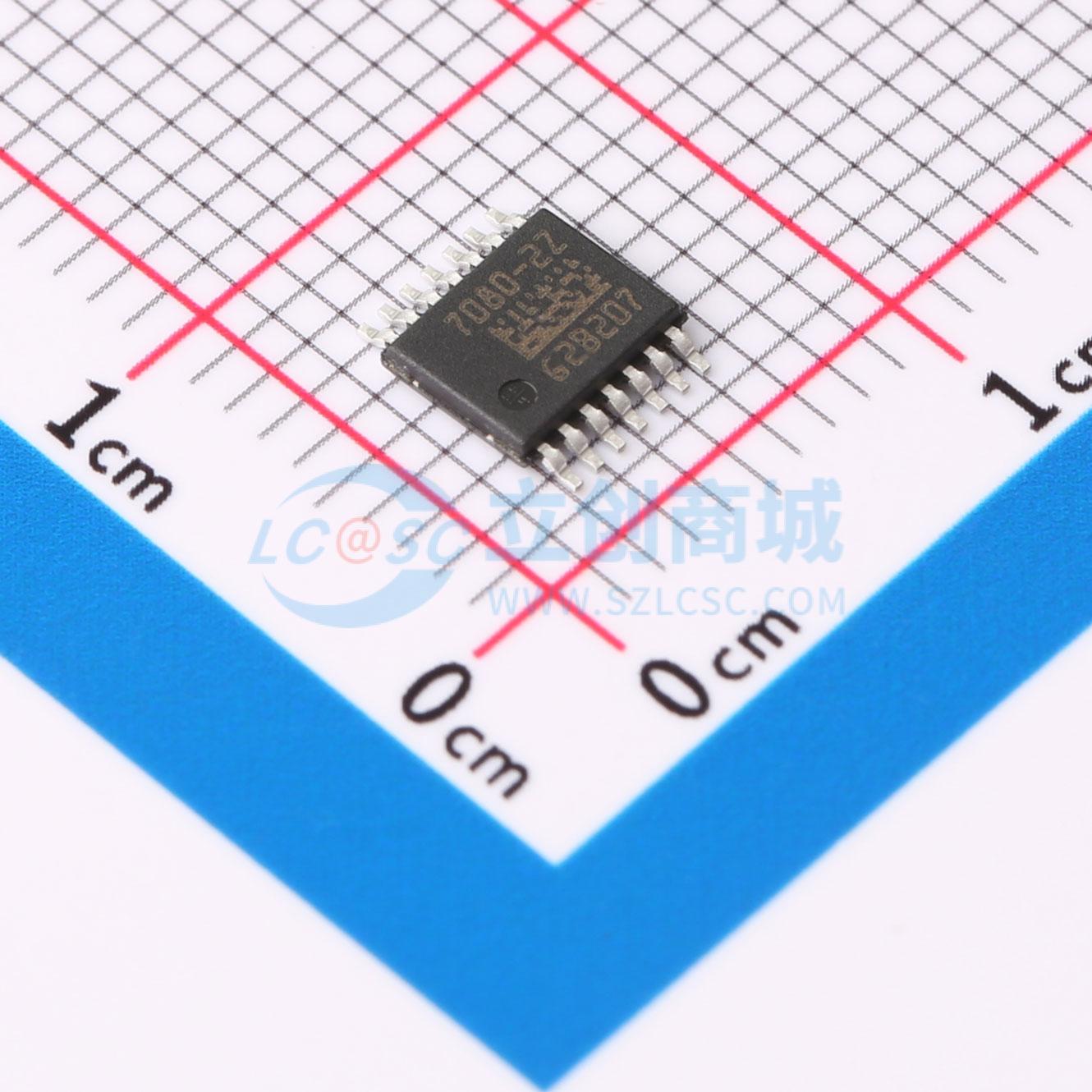

BTS7080-2EPZ
BTS7080-2EPZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BTS7080-2EPZ 是一种智能高侧电源开关，提供保护功能和诊断。该设备采用SMART7技术集成。适用于电阻性、电感性和电容性负载，可以替代机电继电器、保险丝和分立电路。它具有适合3A负载以及如P21W灯或等效电子负载（例如LED模块）的高浪涌电流负载的驱动能力。适用于扩展温度范围或高温任务的应用，包括需要高达175°C结温范围的发动机舱内应用。此外，它也适用于动力系统，如变速器应用。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS7080-2EPZ
- 商品编号
- C534841
- 商品封装
- TSDSO-14
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.1V~28V | |
| 导通电阻 | 20.9mΩ | |
| 工作温度 | -40℃~+175℃ | |
| 特性 | 过压保护(OVP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
BTS7080 - 2EPZ是一款智能高端功率开关，具备保护功能和诊断功能。该器件采用SMART7技术集成。
商品特性
- 具备诊断和嵌入式保护功能的高端开关，属于PROFET + 2 12V系列。具备反向导通功能，可在反极性情况下实现低功耗。在反向电流条件下具备导通能力（反向导通）
- 绿色产品（符合RoHS标准）
- 具备受控重启功能的绝对和动态温度限制
- 带智能重启控制的过流保护（跳闸）、欠压关断、通过外部元件实现过压保护
- 比例式负载电流检测、导通和关断状态下的开路负载检测、对地和电池的短路检测
- 适用于汽车应用。产品通过AEC - Q100 0级认证。
应用领域
- 适用于电阻性、电感性和电容性负载
- 可替代机电继电器、保险丝和分立电路
- 驱动能力适用于3A负载和高浪涌电流负载，如P21W灯泡或等效电子负载（如LED模块）
- 适用于具有扩展或/和高温任务曲线的应用
- 适用于需要扩展结温范围（高达175℃）的发动机舱应用
- 适用于动力总成系统，如传动应用
