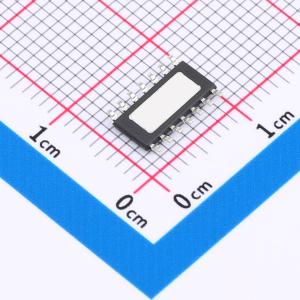

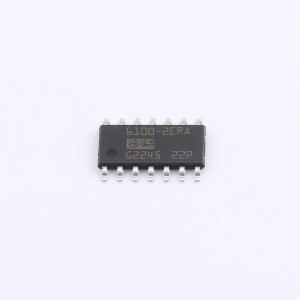

温馨提醒：图片仅供参考，商品以实物为准

BTT6100-2ERA

24V双通道智能高端功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BTT6100 - 2ERA是一款导通电阻为100 mΩ的双通道智能高端功率开关，采用PG - TDSO - 14外露焊盘封装，具备保护功能和诊断功能。功率晶体管由带电荷泵的N沟道垂直功率MOSFET构成。该器件采用Smart6 HV技术集成
品牌名称: Infineon(英飞凌)
商品型号: BTT6100-2ERA
商品编号: C534872
商品封装: TDSO-14
包装方式: 编带
商品毛重: 0.171克(g)

商品参数

商品概述

BTT6100 - 2ERA是一款100 mΩ双通道智能高端功率开关，采用PG - TDSO - 14外露焊盘封装，具备保护功能和诊断功能。功率晶体管由带电荷泵的N沟道垂直功率MOSFET构成。该器件采用Smart6 HV技术集成。它专为在恶劣的汽车环境中驱动高达1个24V P21W的灯泡或1个12V R10W的灯泡以及LED而设计。

商品特性

双通道器件
极低的待机电流
兼容3.3 V和5 V逻辑输入
静电放电保护（ESD）
优化的电磁兼容性
逻辑地与负载地相互独立
关断状态下DMOS漏电流极低
绿色产品（符合RoHS标准）且通过AEC认证

应用领域

适用于阻性、感性和容性负载
可替代机电继电器、保险丝和分立电路
最适用于具有高浪涌电流的负载，如灯泡
适用于12 V和24 V卡车及运输系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	2.6A

	属性	参数值
	工作电压	5V~36V
	导通电阻	100mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)
