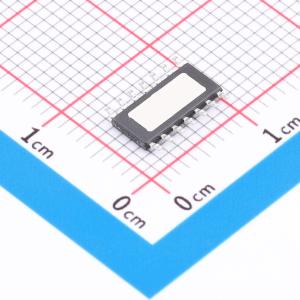

BTF6070-2ERV
24V双通道60mΩ智能高端功率开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BTF6070 - 2ERV是一款60 mΩ双通道智能高端功率开关，采用PG - TDSO - 14外露焊盘封装，具备保护功能和诊断功能。该功率晶体管由一个带电荷泵的N沟道垂直功率MOSFET构成。该器件采用Smart6 HV技术集成
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTF6070-2ERV
- 商品编号
- C534729
- 商品封装
- TDSO-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 5V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 60mΩ | |
| 功能特性 | 过温保护；过流保护；短路保护；集成电荷泵；锁存保护；过压保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
BTF6070 - 2ERV是一款60 mΩ双通道智能高端功率开关，采用PG - TDSO - 14外露焊盘封装，具备保护功能和诊断功能。功率晶体管由带电荷泵的N沟道垂直功率MOSFET构成。该器件采用Smart6 HV技术集成。它专为在恶劣的汽车环境中驱动阀门应用而设计。对于照明应用，可考虑P10W + P5W 24 V或P10W 12 V的标称灯泡负载。
商品特性
- 双通道器件
- 快速开关器件
- 适用于12 V和24 V接地负载
- 极低的待机电流
- 3.3 V和5 V兼容逻辑输入
- 静电放电保护（ESD）
- 优化的电磁兼容性
- 逻辑地与负载地相互独立
- 关断状态下DMOS漏电流极低
- 绿色产品（符合RoHS标准）
- 通过AEC认证
应用领域
- 12 V和24 V卡车及运输系统
- 阀门应用
- 电阻性、电感性和电容性负载
- 可替代机电继电器、保险丝和分立电路
