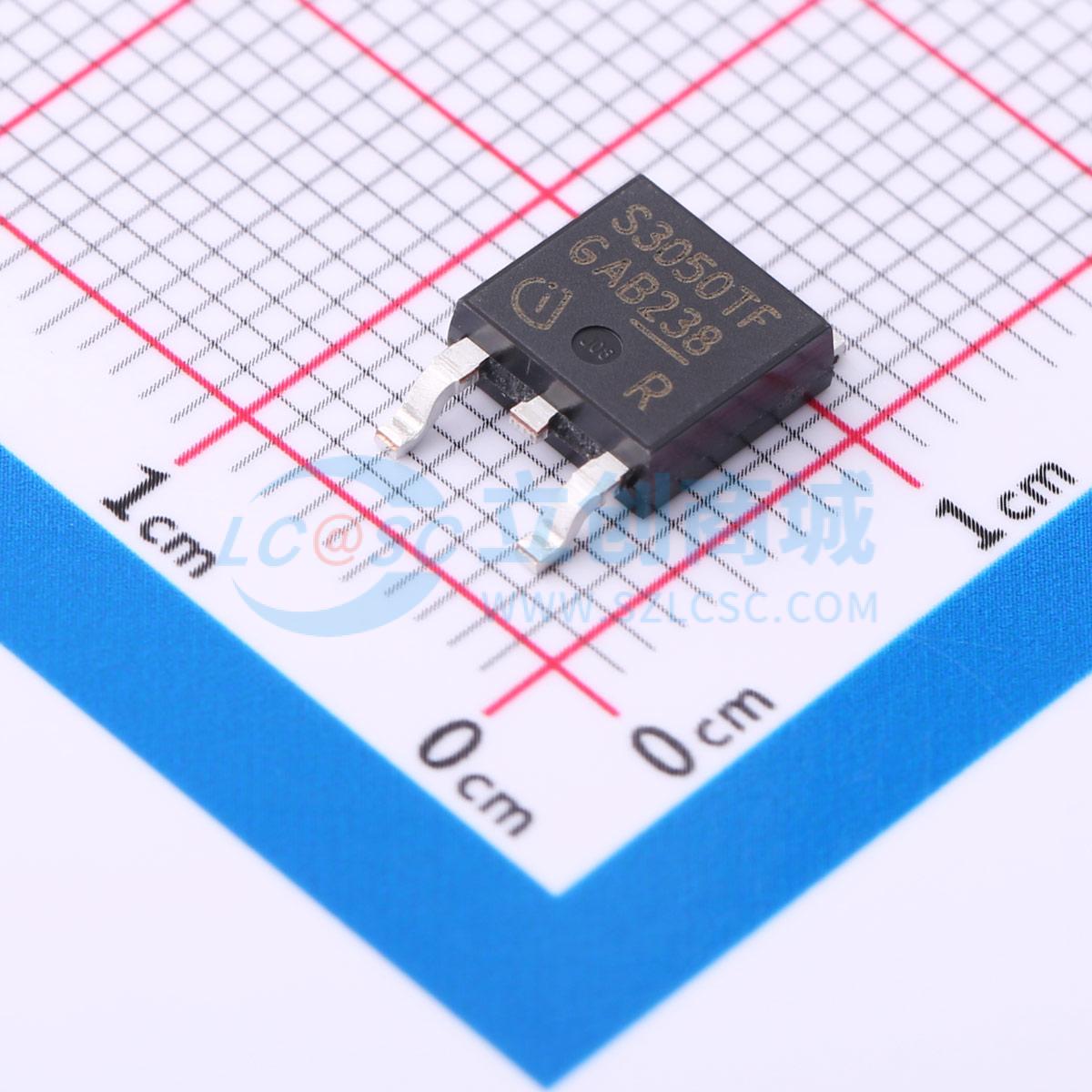

温馨提醒：图片仅供参考，商品以实物为准
BTS3050TF
智能低端功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BTS3050TF是一款导通电阻为50 mΩ的单通道智能低边功率开关，采用PG-TO252-3封装，具备内置保护功能。功率晶体管由N沟道垂直功率MOSFET构成。该器件为单片集成式。BTS3050TF符合汽车应用标准，针对12 V汽车应用进行了优化。该器件能够切换各种阻性、感性和容性负载，受最大钳位能量和最大电流能力的限制。BTS3050TF的IN引脚具备ESD保护功能，参考源极引脚（地）。过温保护功能可防止器件因过载和/或散热不良而过热。功率MOSFET中的温度传感器可提供温度信息。BTS3050TF具备自动重启热关断功能。如果输入仍为高电平，在测量温度降至热滞回温度以下后，器件将再次开启。在负载突降或感性关断情况下，可激活过压保护功能。如果漏源电压升至VOUT(CLAMP)以上，功率MOSFET将对其进行限制。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS3050TF
- 商品编号
- C534756
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) |
商品概述
BTS3050TF是一款导通电阻为50 mΩ的单通道智能低边功率开关，采用PG-TO252-3封装，具备内置保护功能。功率晶体管由N沟道垂直功率MOSFET构成。 该器件为单片集成式。BTS3050TF符合汽车应用标准，针对12 V汽车应用进行了优化。 该器件能够切换各种阻性、感性和容性负载，受最大钳位能量和最大电流能力的限制。 BTS3050TF的IN引脚具备ESD保护功能，参考源极引脚（地）。 过温保护功能可防止器件因过载和/或散热不良而过热。功率MOSFET中的温度传感器可提供温度信息。 BTS3050TF具备自动重启热关断功能。如果输入仍为高电平，在测量温度降至热滞回温度以下后，器件将再次开启。 在负载突降或感性关断情况下，可激活过压保护功能。如果漏源电压升至VOUT(CLAMP)以上，功率MOSFET将对其进行限制。
商品特性
- 单通道器件
- 关断状态下输出漏电流极低
- 静电放电保护（ESD）
- 内置保护功能
- 绿色产品（符合RoHS标准）
- 通过AEC认证
应用领域
- 适用于阻性、感性和容性负载
- 可替代机电继电器、熔断器和分立电路
