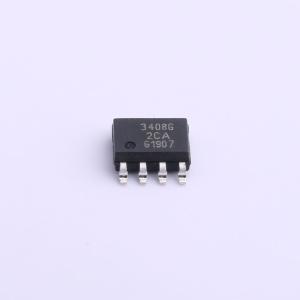

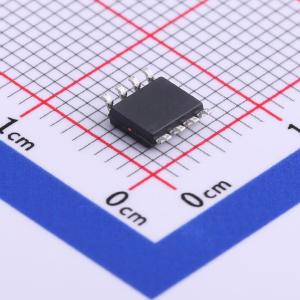

温馨提醒：图片仅供参考，商品以实物为准
BTS3408G
智能低侧电源开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BTS3408G 是一款具有D-MOS输出级的双通道低侧开关，用于驱动电阻性、电容性和电感性负载。该设计基于英飞凌的智能功率技术（SPT），允许在同一单片电路上集成双极型、CMOS和功率D-MOS器件。BTS3408G 具有嵌入式保护功能，并专为汽车和工业应用而设计。它特别适用于驱动步进电机和线路。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS3408G
- 商品编号
- C534770
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.309克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~60V | |
| 导通电阻 | 480mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
BTS3408G 是一款具有D-MOS输出级的双通道低侧开关，用于驱动电阻性、电容性和电感性负载。该设计基于英飞凌的智能功率技术（SPT），允许在同一单片电路上集成双极型、CMOS和功率D-MOS器件。
BTS3408G 具有嵌入式保护功能，并专为汽车和工业应用而设计。它特别适用于驱动步进电机和线路。
商品特性
- 逻辑电平输入
- 兼容3V微控制器
- 静电放电保护
- 带自动重启的热关断
- 过载保护
- 短路保护
- 过压保护
- 开路检测（在关闭期间）
- 限流
- 输入直接并行控制
- 用于多路复用的FREEZE功能
- 通用故障标志
- 极低的待机电流
- 切换频率高达50kHz
- 绿色产品（符合RoHS标准）
- AEC认证
应用领域
- 各种电阻性、电感性和电容性负载在开关应用中
- 适用于12V、24V和42V应用的微控制器兼容电源开关
- 替换机电继电器和分立电路
- 线路、步进电机、灯和继电器驱动器
