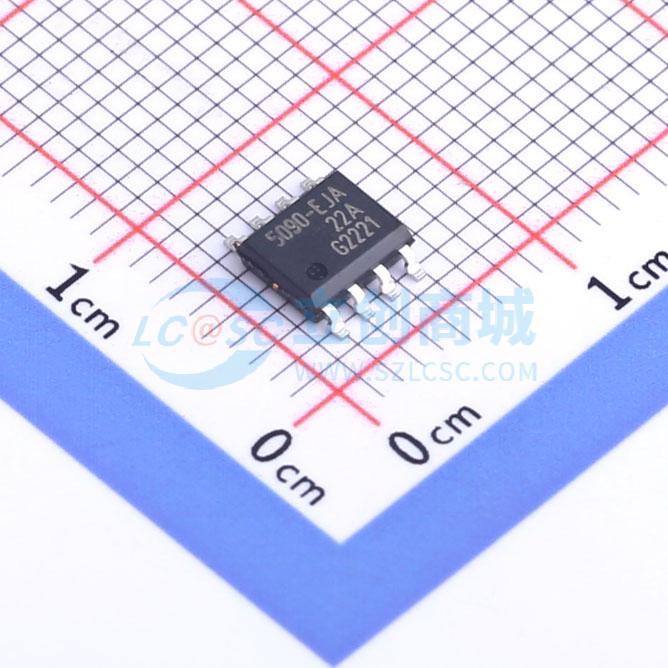

温馨提醒：图片仅供参考，商品以实物为准
BTS5090-1EJA
单通道12V智能高端功率开关
SMT扩展库PCB免费打样
- 描述
- BTS5090 - 1EJA是一款导通电阻为90 mΩ的单通道智能高端功率开关，采用PG - DSO - 8 - 43 EP露焊盘封装，具备保护功能和诊断功能。该功率晶体管由一个带电荷泵的N沟道垂直功率MOSFET构成。该器件采用Smart6技术制造
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS5090-1EJA
- 商品编号
- C534811
- 商品封装
- DSO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~28V | |
| 导通电阻 | 90mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
BTS5090-1EJA是一款90 mΩ单通道智能高端功率开关，采用PG-DSO-8-43 EP外露焊盘封装，具备保护功能和诊断功能。功率晶体管由带电荷泵的N沟道垂直功率MOSFET构成。该器件采用Smart6技术集成。它专为在严苛的汽车环境中驱动高达1 * P21W的灯具以及LED而设计。
商品特性
- 单通道器件
- 极低的待机电流
- 兼容3.3 V和5 V逻辑输入
- 静电放电保护（ESD）
- 优化的电磁兼容性
- 逻辑地与负载地相互独立
- 关断状态下DMOS漏电流极低
- 绿色产品（符合RoHS标准）
- 通过AEC认证
应用领域
- 适用于阻性、感性和容性负载
- 可替代机电继电器、保险丝和分立电路
- 最适用于具有高浪涌电流的负载，如灯具
