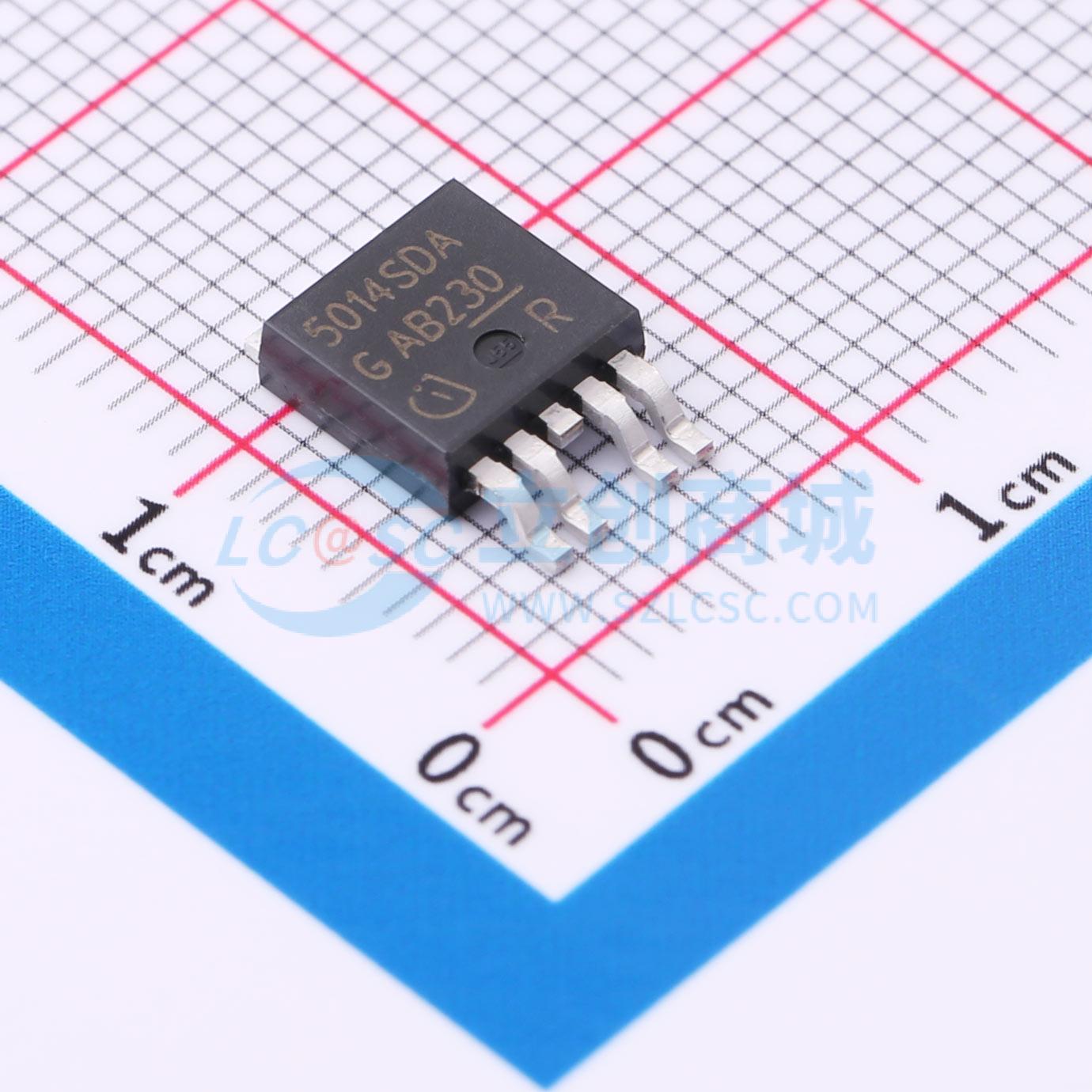

BTS5014SDA
BTS5014SDA
- 描述
- BTS5014SDA 是一款单通道高边功率开关，采用 PG-TO252-5-11 封装，提供嵌入式保护功能。该功率晶体管由带电荷泵的 N 沟道垂直功率 MOSFET 构成。设计基于智能 SIPMOS 芯片堆叠技术。BTS5014SDA 具有电流控制输入，并在过载操作、过温关断和/或短路关断情况下提供带有负载电流检测和定义故障信号的诊断反馈。特性包括：- 可扩展产品系列的一部分- 负载电流检测- Reversave - 非常低的待机电流- 电流控制输入引脚- 改进的电磁兼容性 (EMC)- 快速去磁化感应负载- 低压下的稳定行为- 绿色产品（符合 RoHS 标准）- AEC 认证工作电压范围为 5.5V 至 20V，最小过压保护为 39V。在 150°C 下的最大导通电阻为 28 mΩ。标称负载电流为 6A，最小电流限制为 55A。在 25°C 下，整个设备带负载时的最大待机电流为 6 μA。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS5014SDA
- 商品编号
- C534802
- 商品封装
- TO-252-4
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5.5V~20V | |
| 导通电阻 | 19mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过压保护(OVP) |
商品概述
BTS5014SDA 是一款单通道高边功率开关，采用 PG-TO252-5-11 封装，提供嵌入式保护功能。该功率晶体管由带电荷泵的 N 沟道垂直功率 MOSFET 构成。设计基于智能 SIPMOS 芯片堆叠技术。BTS5014SDA 具有电流控制输入，并在过载操作、过温关断和/或短路关断情况下提供带有负载电流检测和定义故障信号的诊断反馈。
特性包括：
- 可扩展产品系列的一部分
- 负载电流检测
- Reversave
- 非常低的待机电流
- 电流控制输入引脚
- 改进的电磁兼容性 (EMC)
- 快速去磁化感应负载
- 低压下的稳定行为
- 绿色产品（符合 RoHS 标准）
- AEC 认证
工作电压范围为 5.5V 至 20V，最小过压保护为 39V。在 150°C 下的最大导通电阻为 28 mΩ。标称负载电流为 6A，最小电流限制为 55A。在 25°C 下，整个设备带负载时的最大待机电流为 6 μA。
应用领域
- 与μC兼容的具有诊断反馈功能的12V接地负载高侧电源开关
- 适用于所有类型的电阻性、电感性和电容性负载
- 最适合用于具有大涌入电流的负载，如灯
- 替代电磁继电器、保险丝和分立电路
