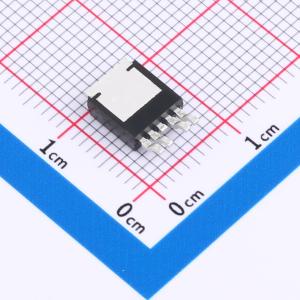

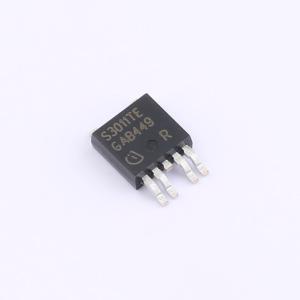

温馨提醒：图片仅供参考，商品以实物为准
BTS3011TE
智能低端功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BTS3011TE是一款导通电阻为11 mΩ的单通道智能低边功率开关，采用PG - TO252 - 5封装，具备内置保护功能。功率晶体管由N沟道垂直功率MOSFET构成，该器件为单片集成。BTS3011TE符合汽车级标准，针对12 V汽车和工业应用进行了优化
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS3011TE
- 商品编号
- C534750
- 商品封装
- TO-252-4
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~28V | |
| 导通电阻 | 10.7mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
BTS3011TE是一款导通电阻为11 mΩ的单通道智能低侧功率开关，采用PG-TO252-5封装，具备嵌入式保护功能。功率晶体管由N沟道垂直功率MOSFET构成。 该器件为单片集成式。BTS3011TE符合汽车应用标准，针对12 V汽车和工业应用进行了优化。 该器件能够切换各种阻性、感性和容性负载，受最大钳位能量和最大电流能力限制。 BTS3011TE在IN、VDD和STATUS引脚相对于接地引脚提供专门的ESD保护，以及漏极/输出到源极/地的过压钳位。 过压保护在感性关断条件或其他过压事件（如负载突降）期间启动。如果漏源电压升至VOUT(CLAMP)以上，功率MOSFET会限制该电压。 过温保护可防止器件因过载和/或散热不良而过热。 BTS3011TE具备延迟自动重启热关断功能。如果在延迟时间tD(RESTART)后输入引脚仍为高电平，且结温已降至热滞回温度以下，器件将再次开启。
商品特性
- 单通道器件
- 数字反馈
- 电流限制触发概念
- 3.3 V和5 V兼容逻辑输入
- 静电放电保护（ESD）
- 绿色产品（符合RoHS标准）
- 符合AEC标准
应用领域
- 适用于阻性、感性和容性负载
- 可替代机电继电器、保险丝和分立电路
- 特别适用于感性负载以及有浪涌电流的负载
