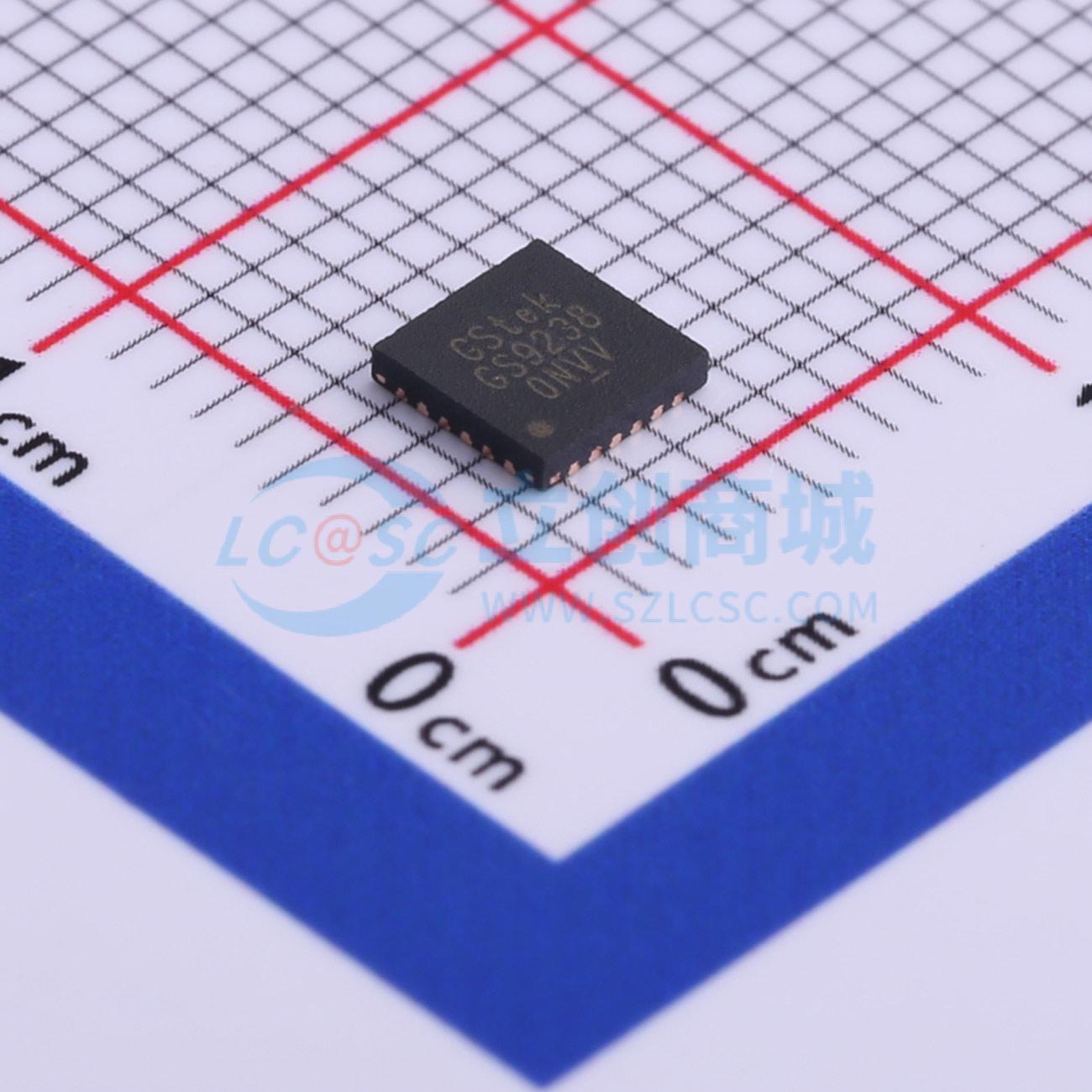

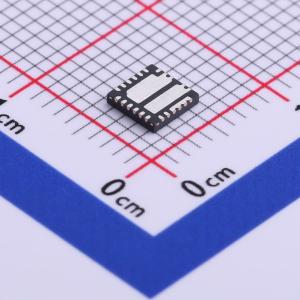

GS9238-ATQ-R

高性能单同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GS9238是一款高性能单同步降压转换器,适用于笔记本电脑和其他便携式设备。其特点包括宽输入电压范围（3V至28V）、高效率、快速动态响应和宽输出电流范围（8A）。输出电压范围可调（0.8V至20V）,具有±1%的输出电压精度。
品牌名称: GSTEK(登丰微)
商品型号: GS9238-ATQ-R
商品编号: C532950
商品封装: TQFN-23(4x4)
包装方式: 编带
商品毛重: 0.092克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

GS9238是一款小尺寸芯片，采用相对恒定导通时间的同步降压开关转换器，适用于笔记本电脑和其他电池供电的便携式设备。其特性包括宽输入电压范围、高效率和快速动态响应。GS9238具有独特的省电模式，当负载电流降至预设临界电流点以下时，可通过降低频率来节省电池电源。快速动态瞬态响应意味着基于GS9238的降压转换器应用在输出电压下降或上升时，能对负载提供约100ns级别的响应。频率会增加或降低以适应输出负载的变化。此外，当输入电压变化时，GS9238将采用相同的方法调节输出电压。瞬态响应调节后，转换器将维持新的稳态运行。无论是在瞬态响应状态还是新状态下，GS9238的导通时间宽度始终保持不变。 GS9238适用于输出电压在0.8V至20V之间的解决方案。外部设置电阻和输出电压可设置转换器的导通时间宽度和频率。其他特性包括限流、软启动、过压和欠压保护、电源正常标志以及关机时的软放电功能。

商品特性

宽输出电流范围：8A
宽输入电压范围：3V~28V
可调输出范围：0.8V~20V
全输入电压和负载范围内输出电压精度为±1%
恒定导通时间控制方案，实现快速瞬态响应和高效率
可编程工作频率：100kHz至600kHz
高端集成20mΩ（LDO = 5V时）N沟道MOSFET
低端集成9.5mΩ（LDO = 5V时）N沟道MOSFET
可选强制PWM或自动PFM/PWM模式
电源正常指示
欠压保护
过压保护
反馈短路保护
内部5V预调节器
外部可调软启动和软停止
过温保护
过流保护
TQFN23-4x4封装
绿色产品（符合RoHS、无铅、无卤标准）

应用领域

笔记本电脑
CPU核心/IO电源
芯片/RAM电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~28V
	输出电压	800mV~20V
	输出电流	8A
	开关频率	100kHz~600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	870uA
	开关管(内置/外置)	内置
	输出类型	可调
