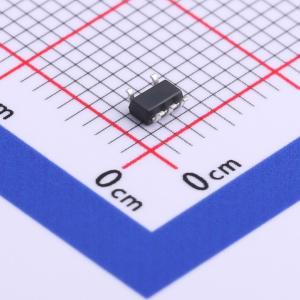

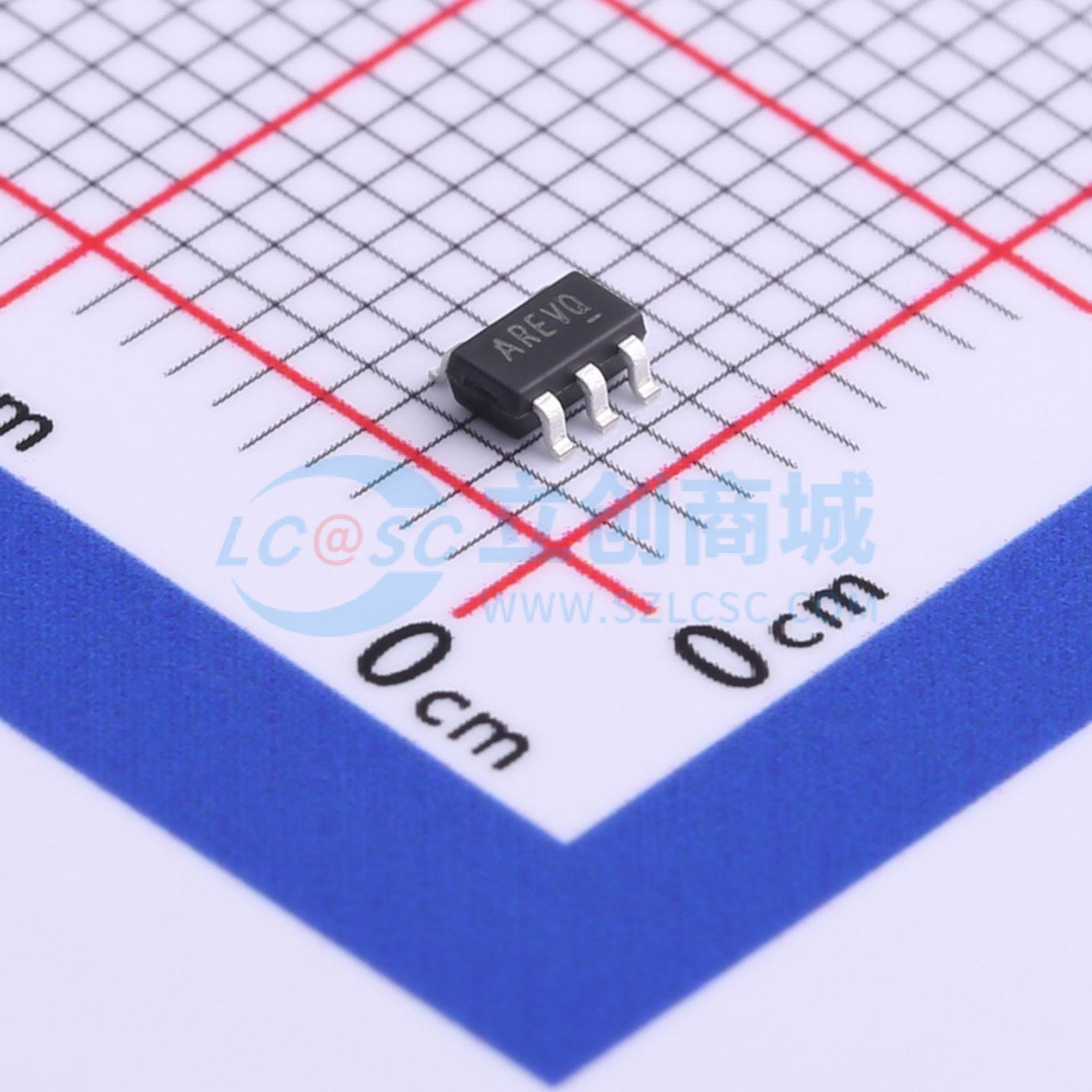

温馨提醒：图片仅供参考，商品以实物为准
GS7119ST-1P8-R
低噪声，300mA低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款CMOS线性稳压器，具有超高电源抑制比、低输出电压噪声、低压差电压、低静态电流和快速瞬态响应等特点。可保证提供300mA输出电流，支持预设1.2V、1.3V、1.5V、1.7V、1.8V、1.85V、1.9V、2.0V、2.3V、2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3.0V、3.1V、3.3V输出电压版本。基于其低静态电流消耗和小于1uA的关断模式，适用于电池供电应用。在电池供电系统中常见的低输入电压下，稳压器的高电源抑制比表现良好。该稳压器在小陶瓷电容负载（典型值为1uF）下稳定。
- 品牌名称
- GSTEK(登丰微)
- 商品型号
- GS7119ST-1P8-R
- 商品编号
- C532953
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 400mV@(300mA) | |
| 静态电流(Iq) | 55uA | |
| 特性 | 带使能；热关断；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
GS7119是一款CMOS线性稳压器，具有超高电源抑制比、低输出电压噪声、低压差、低静态电流和快速瞬态响应等特性。它可保证提供300mA的输出电流，并支持预设的1.2V、1.3V、1.5V、1.7V、1.8V、1.85V、1.9V、2.0V、2.3V、2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3.0V、3.1V、3.3V输出电压版本。 由于其低静态电流消耗和小于1uA的关断模式电流，GS7119非常适合电池供电应用。GS7119的高电源抑制比在电池供电系统常见的低输入电压下表现出色。该稳压器在小陶瓷电容负载（典型值为1µF）下能保持稳定。
商品特性
- 低电源电流~55uA（典型值）
- 低关断电流~0.1uA（典型值）
- 输出电流~300mA
- 高电源抑制比~75dB@1KHz
- 1.7~5.5V工作电压范围
- ±1.5%初始电压精度
- 低温漂系数~50ppm
- 线性调整率~0.02%/V（典型值）
- 低ESR电容~1.0uF陶瓷电容
- WDFN4 - 1.2x1.6、TDFN6 - 1.8x2、SOT - 23 - 5、SOT - 89 - 3、MSOT - 23和SOT - 353封装
- 绿色产品（符合RoHS、无铅、无卤标准）
应用领域
- 便携式通信设备
- 笔记本电脑
- 电池供电系统
