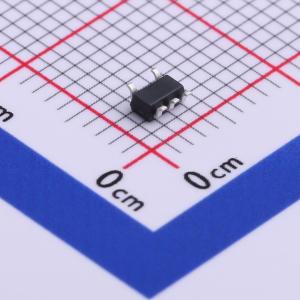

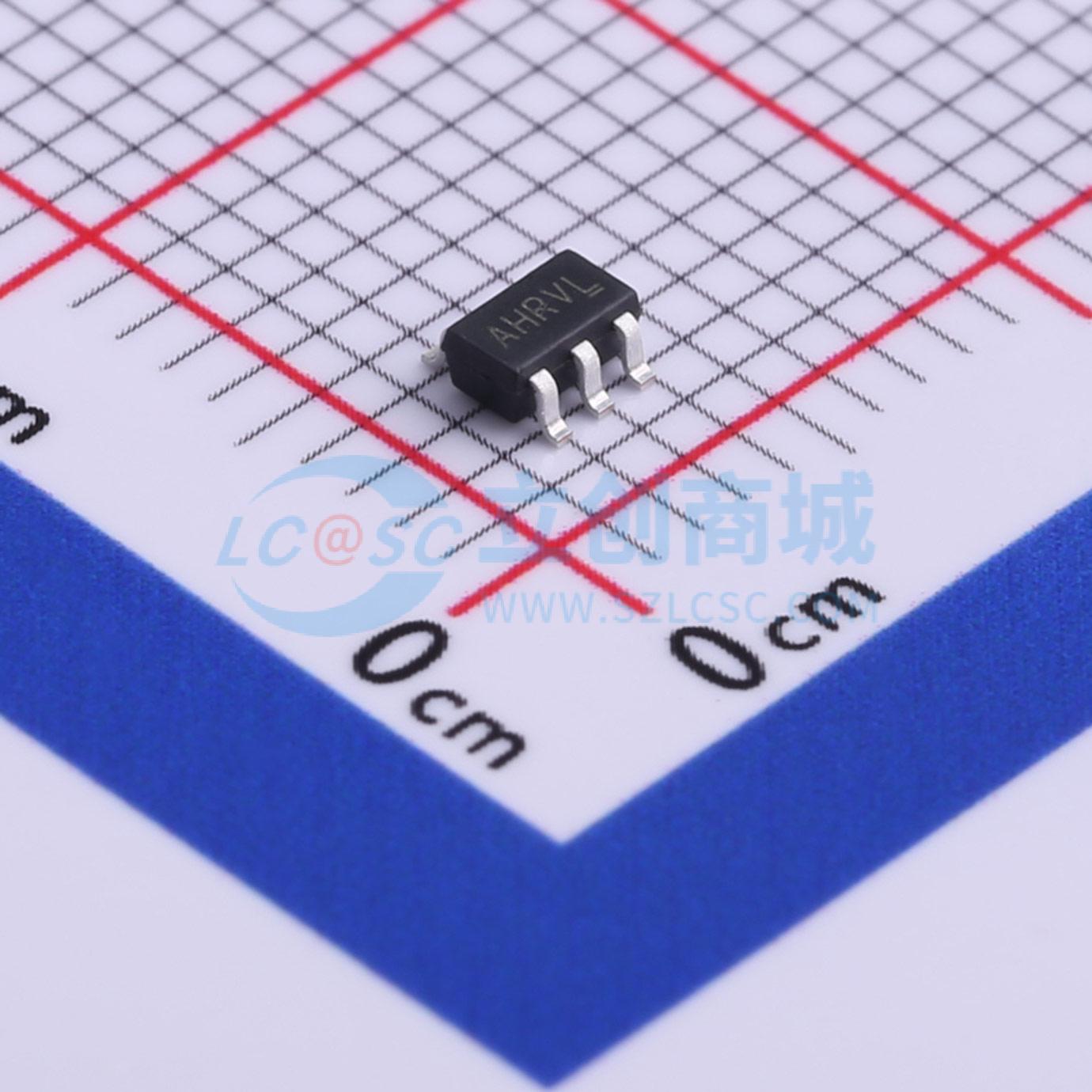

温馨提醒：图片仅供参考，商品以实物为准
GS7108ST-3P3-R
GS7108ST-3P3-R
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- GSTEK(登丰微)
- 商品型号
- GS7108ST-3P3-R
- 商品编号
- C532960
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 78dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 270mV@(150mA) | |
| 静态电流(Iq) | 60uA | |
| 特性 | 带使能；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
GS7108是一款CMOS线性稳压器。它具有超高电源抑制比、低输出电压噪声、低压差、低静态电流和快速瞬态响应等特性。它可保证提供150mA的输出电流，并支持预设的1.2V、1.3V、1.5V、1.8V、1.85V、1.9V、2.0V、2.3V、2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3.0V、3.1V、3.3V、3.8V、4.0V、4.2V、4.5V、4.75V、4.8V、5.0V等输出电压版本。 基于其低静态电流消耗和小于1uA的关断模式，GS7108非常适合电池供电应用。GS7108的高电源抑制比在电池供电系统中常见的低输入电压下表现出色。该稳压器在小陶瓷电容负载（典型值为0.47µF）下能保持稳定。
商品特性
- 低电源电流 ~ 36uA（典型值）
- 低关断电流 ~0.1uA（典型值）
- 输出电流 ~150mA
- 高电源抑制比 ~78dB@1kHz
- 1.7~6.5V工作电压范围
- ±1.0%初始电压精度
- 低温漂系数 ~50ppm
- 线性调整率 ~0.02%N（典型值）
- 低ESR电容 ~0.47uF陶瓷电容
- uDFN4 - 1x1、xDFN4 - 1x1、SOT - 23 - 5、SC - 82、MSOT - 23封装
- 绿色产品（符合RoHS、无铅、无卤标准）
应用领域
- 便携式通信设备
- 笔记本电脑
- 电池供电系统
