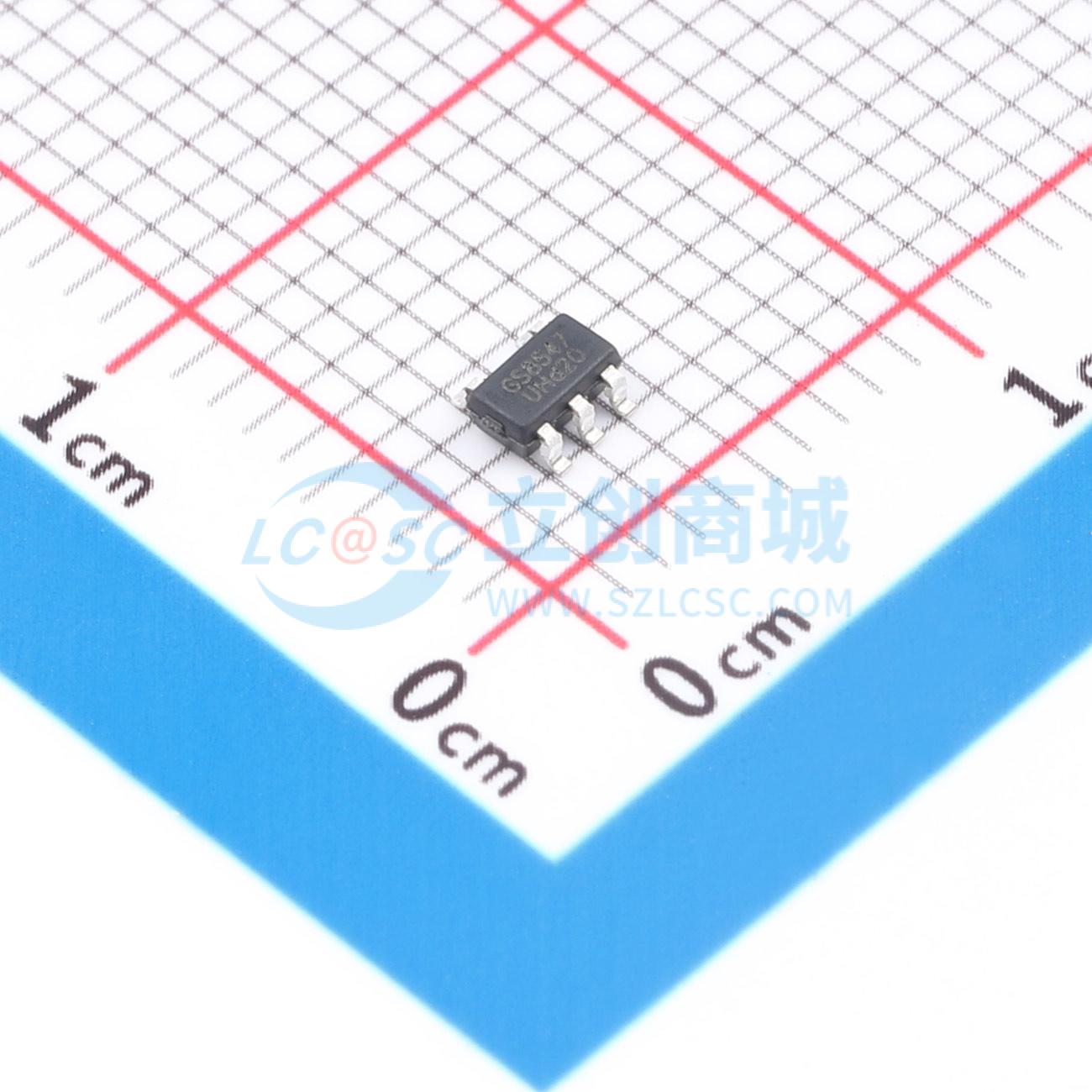

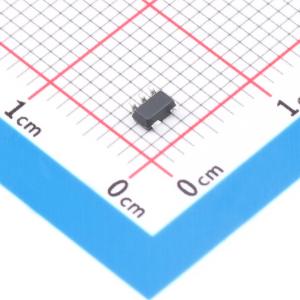

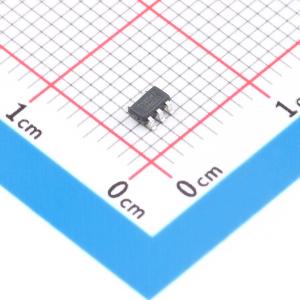

温馨提醒：图片仅供参考，商品以实物为准
GS8547-TR
零漂移CMOS轨到轨输入输出运算放大器，内置射频抗电磁干扰滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8547-TR
- 商品编号
- C52211928
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 2.2V~5.5V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 27nV/℃ | |
| 增益带宽积(GBW) | 5.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 3.3V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 静态电流(Iq) | 642uA | |
| 输出电流 | 82mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；零漂移/自动稳零 |
商品概述
GS854X放大器是单路/双路/四路供电、微功耗、零漂移CMOS运算放大器，提供5.5MHz带宽、轨到轨输入和输出，以及2.2V至5.5V单电源工作。GS854X采用自动归零技术，提供极低的失调电压（最大值小于5μV）和接近零的温漂。每个放大器642μA的低静态电源电流和极低的输入偏置电流，使该器件成为低失调、低功耗和高阻抗应用的理想选择。GS854X提供出色的共模抑制比，且没有传统互补输入级相关的交越失真。这种设计使得在驱动模数转换器时具有卓越的性能，且不会降低微分线性度。GS8547单路型号提供SOT23-5和SOP-8封装。GS8548双路型号提供MSOP-8和SOP-8封装。GS8549四路型号提供环保型SOP-14和TSSOP-14封装。-40℃至+125℃的扩展温度范围覆盖所有电源电压，提供了额外的设计灵活性。
商品特性
- 单电源工作范围：+2.2V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：5.5MHz (典型值@25℃)
- 低失调电压：5μV (最大值@25℃)
- 静态电流：每个放大器642μA (典型值)
- 工作温度范围：-40℃ ~ +125℃
- 零漂移：0.027μV/℃ (典型值)
- 嵌入式射频抗电磁干扰滤波器
- 小型封装：GS8547提供SOT23-5和SOP-8封装；GS8548提供SOP-8和MSOP-8封装；GS8549提供SOP-14和TSSOP-14封装
应用领域
- 电子秤
- 手持测试设备
- 机顶盒
- 便携式/电池供电应用
- 笔记本电脑/平板显示器
