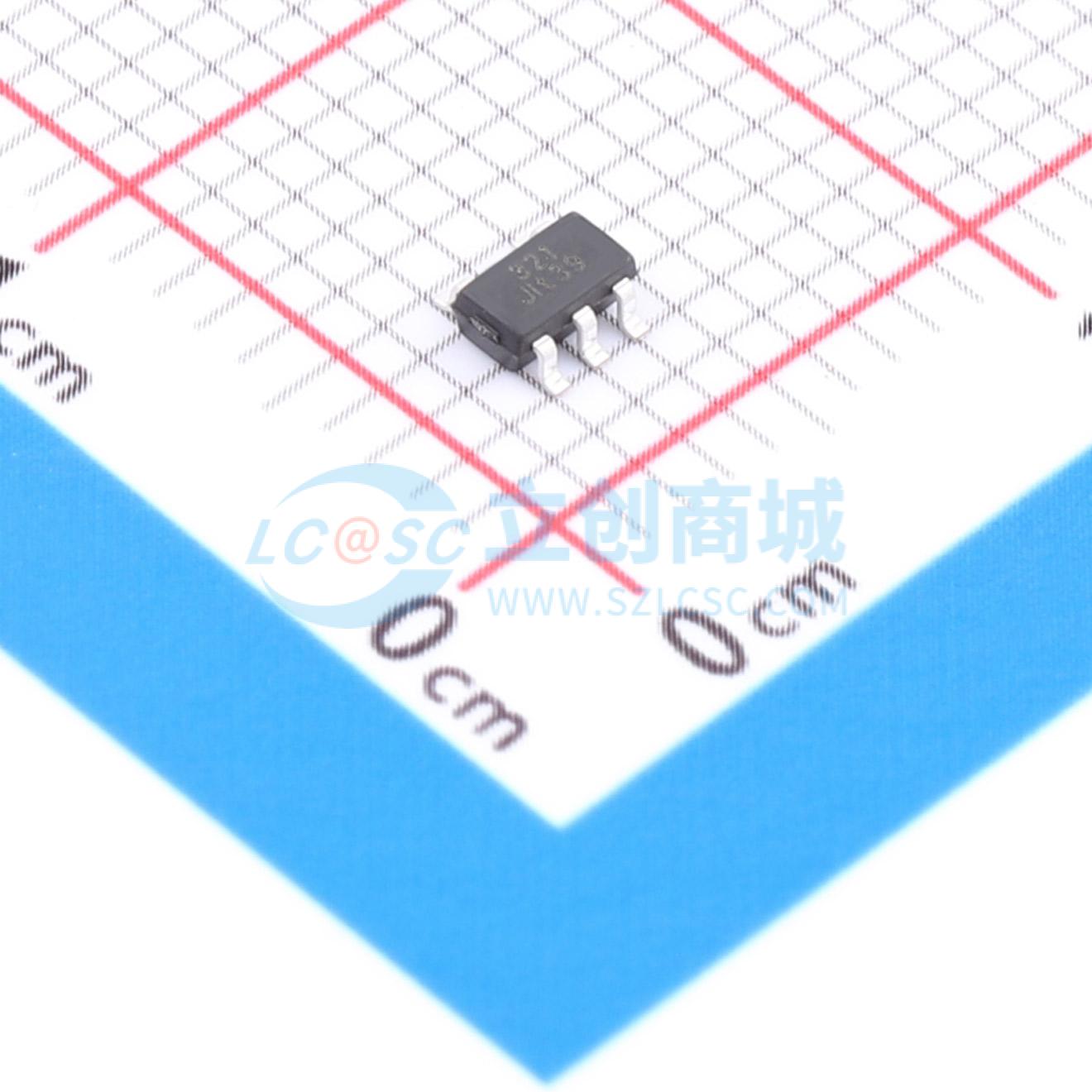

温馨提醒：图片仅供参考，商品以实物为准
LMV321A-TR
1MHz CMOS轨到轨输入输出运算放大器，内置射频滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- LMV321A-TR
- 商品编号
- C52211933
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.220161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 40uA | |
| 输出电流 | 84mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V | |
| 功能特性 | - |
商品概述
LMV321A/V358A 系列运算放大器具有 1MHz 的高增益带宽积、0.6V/μs 的压摆率，以及在 5V 电源下每放大器 40μA 的静态电流。该系列旨在为低电压、低噪声系统提供性能，能够驱动重负载实现轨到轨输出摆幅。其输入共模电压范围包含地电位，LMV321A/V358A 系列的最大输入失调电压为 ±1mV。该系列器件的工作温度范围覆盖扩展工业级（-40°C 至 +125°C），工作电压范围为 2.1V 至 5.5V。LMV321A 单通道版本采用绿色 SOT23-5 封装，LMV358A 双通道版本采用绿色 SOP-8 封装。
商品特性
- 单电源工作电压范围：+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：1MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：±1mV（最大值）
- 静态电流：每放大器 40μA（典型值）
- 工作温度范围：-40°C ~ +125°C
- 集成射频抗电磁干扰滤波器
- 小尺寸封装：LMV321A 采用 SOT23-5 封装，LMV358A 采用 SOP-8 封装
应用领域
- 专用集成电路输入或输出放大器
- 传感器接口
- 烟雾探测器
- 音频输出
- 便携式系统
