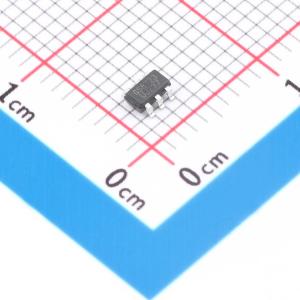

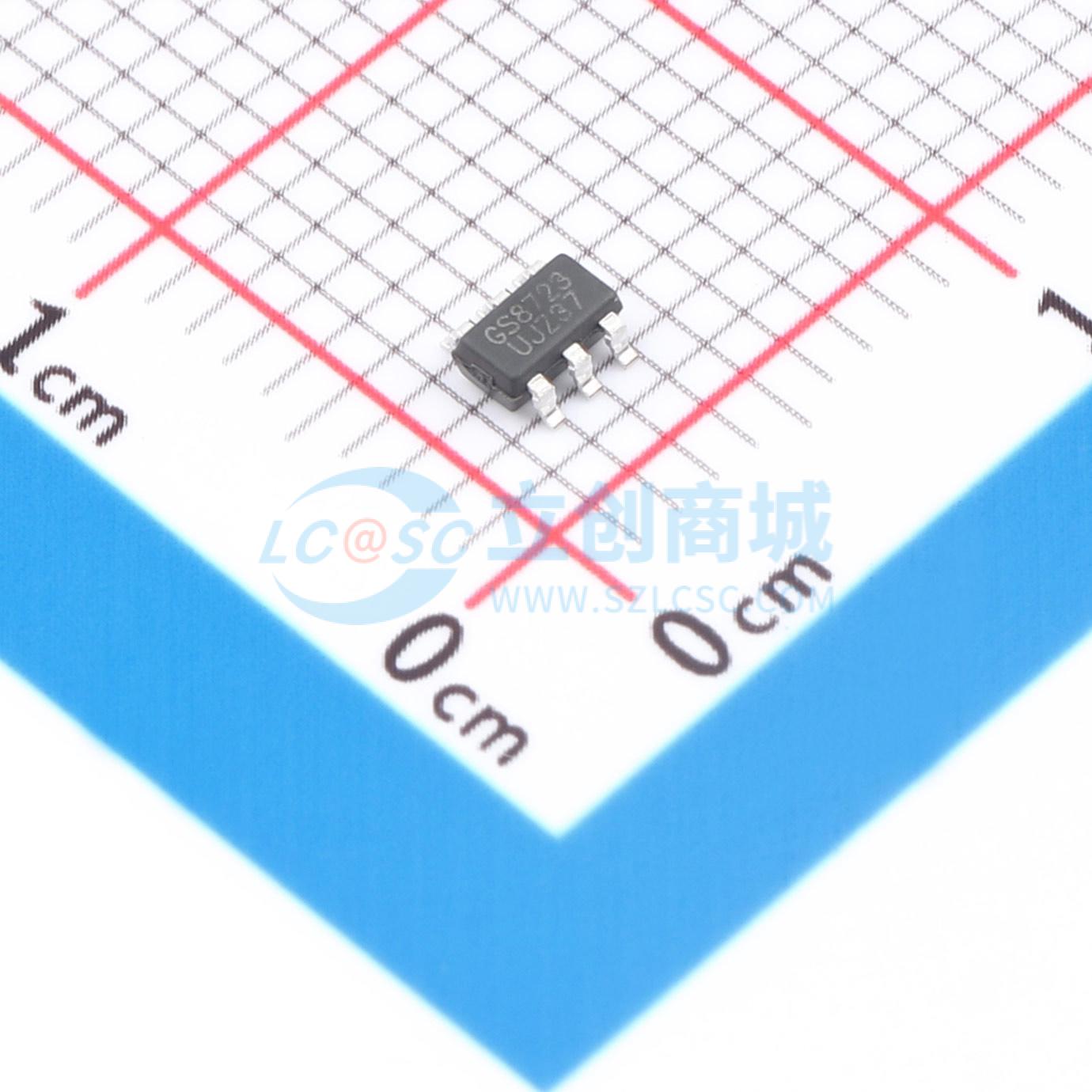

GS8723-TR
CMOS轨到轨输入输出运算放大器，适用于低电压低噪声系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8723-TR
- 商品编号
- C52211931
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 11MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2.4uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 11.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
GS872X系列具有11MHz的高增益带宽积、9V/μs的压摆率，以及在5V电源下每个放大器1.1mA的静态电流。GS8723在关断模式下的电源电流小于0.5μA。该系列旨在为低电压和低噪声系统提供性能，能够驱动重负载实现轨到轨输出摆幅。其输入共模电压范围包含地电位，GS872X的最大输入失调电压为3.5mV。该系列器件的工作温度范围为扩展工业级（-40℃ ~ +125℃），电源电压范围为2.1V ~ 5.5V。GS8721单通道放大器提供绿色SC70-5、SOT23-5和SOP-8封装。GS8722双通道放大器提供绿色SOP-8、MSOP-8、TSSOP-8和DFN2×2-8封装。GS8723单通道放大器提供绿色SOT23-6封装。GS8724四通道放大器提供绿色SOP-14和TSSOP-14封装。
商品特性
- 单电源工作电压范围：+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：11MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：5mV（最大值）
- 高压摆率：9V/μs
- 2V阶跃信号下达到0.1%精度的建立时间：0.3μs
- 低噪声：8nV/√Hz @10kHz
- 静态电流：每放大器1.1mA（典型值）
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 传感器
- 有源滤波器
- 蜂窝和无绳电话
- 笔记本电脑和PDA
- 音频设备
