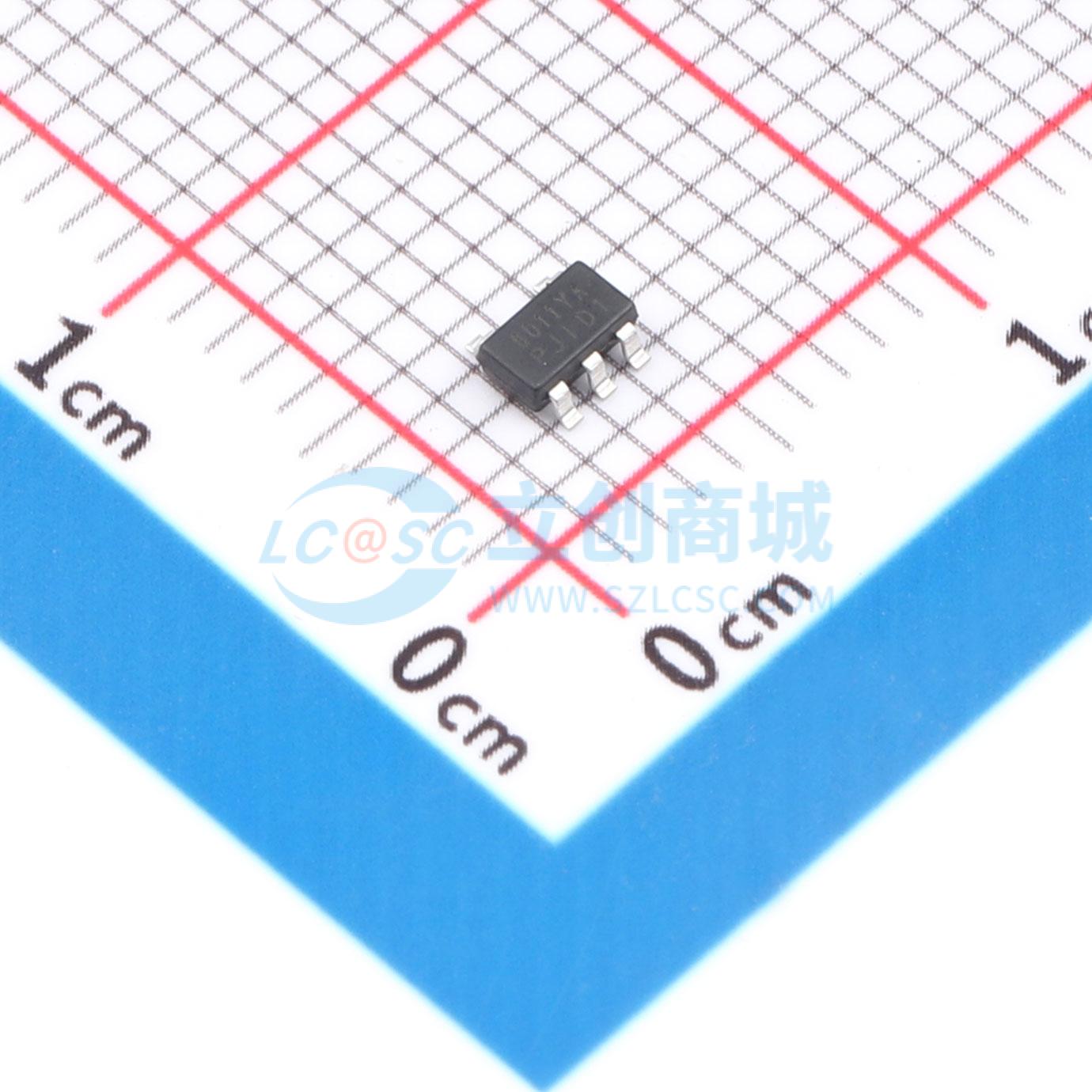

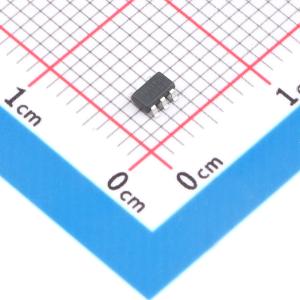

GS6011YA-TR
1MHz CMOS轨到轨输入输出运算放大器，内置射频滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS6011YA-TR
- 商品编号
- C52211861
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V | |
| 功能特性 | - |
商品概述
GS6011A/YA 具有 1MHz 的高增益带宽积、0.7V/μs 的压摆率，以及在 5V 电压下每个放大器 65μA 的静态电流。该系列器件专为在低电压、低噪声系统中提供性能而设计，能够驱动重负载实现轨到轨输出摆幅。其输入共模电压范围包含地电位，最大输入失调电压为 400μV。工作温度范围覆盖扩展工业级（-40°C ~ +125°C），工作电压范围为 1.8V ~ 5.5V，提供绿色环保的 SC70-5 和 SOT23-5 封装。
商品特性
- 单电源工作范围：+1.8V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：1MHz（典型值）
- 低输入偏置电流：5pA（典型值）
- 低失调电压：400μV（最大值）
- 静态电流：每个放大器 65μA（典型值）
- 内置射频抗电磁干扰滤波器
- 工作温度范围：-40°C ~ +125°C
- 小尺寸封装：GS6011A/YA 提供 SOT23-5 和 SC70-5 封装
应用领域
- ASIC 输入或输出放大器
- 传感器接口
- 医疗通信
- 烟雾探测器
- 音频输出
