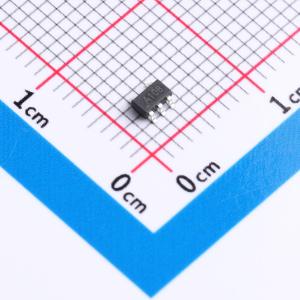

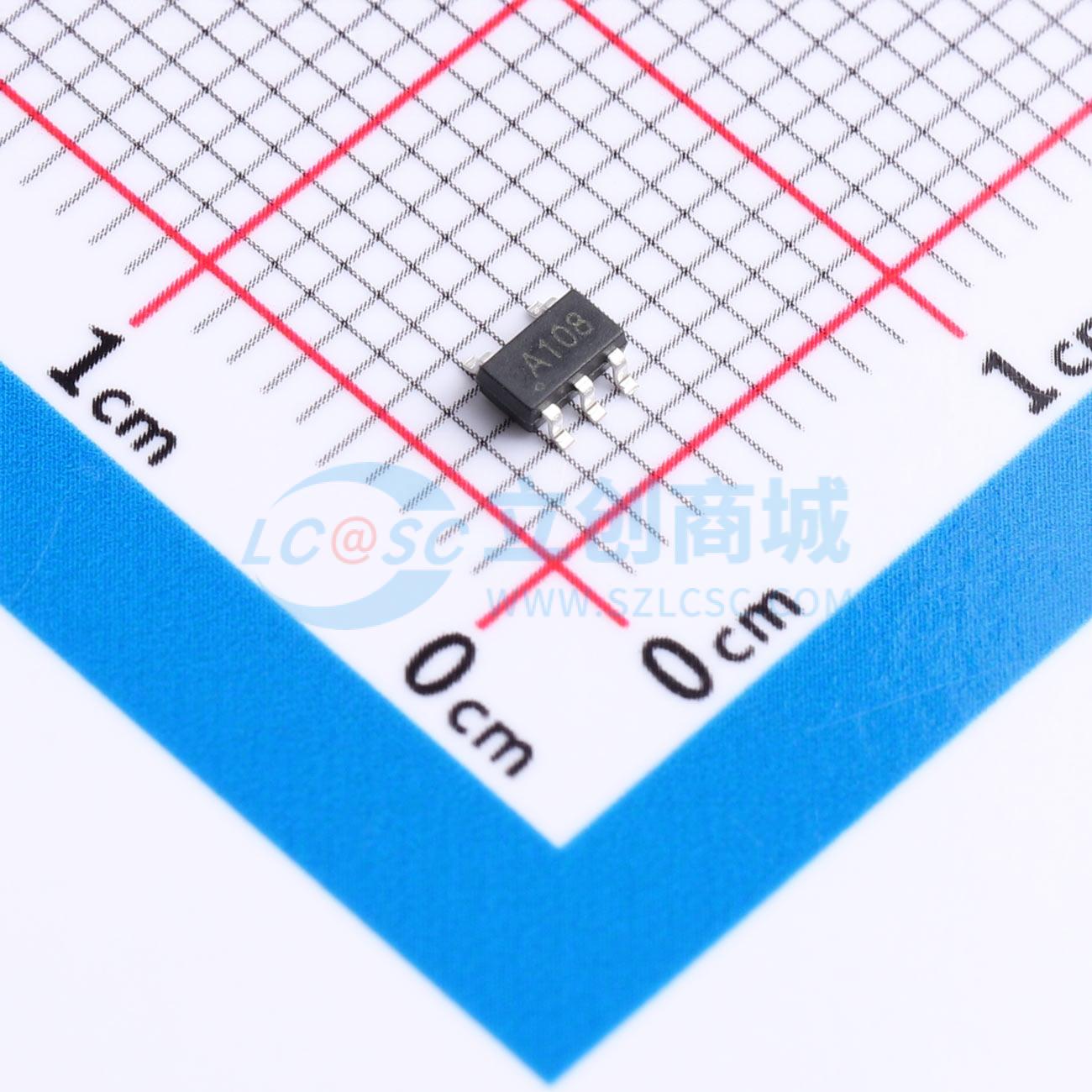

TP74AHC1G08S5
高速单门CMOS二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AHC1G08S5
- 商品编号
- C52205188
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；500mV；1.65V | |
| 输出高电平(VOH) | 2.9V；4.4V；3.94V；1.9V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 8.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
TP74AHC1G08是一款高速硅栅CMOS器件，提供2输入与门功能。
商品特性
- 工作电压范围：2 ~ 5.5V
- 低功耗电流：I CC=40μA（最大值）
- 高速：典型传播延迟tPD=4.8ns @ VCC=5V
