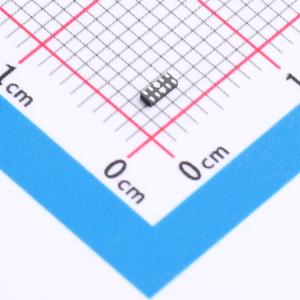

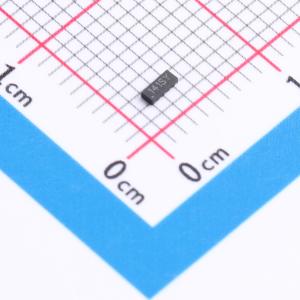

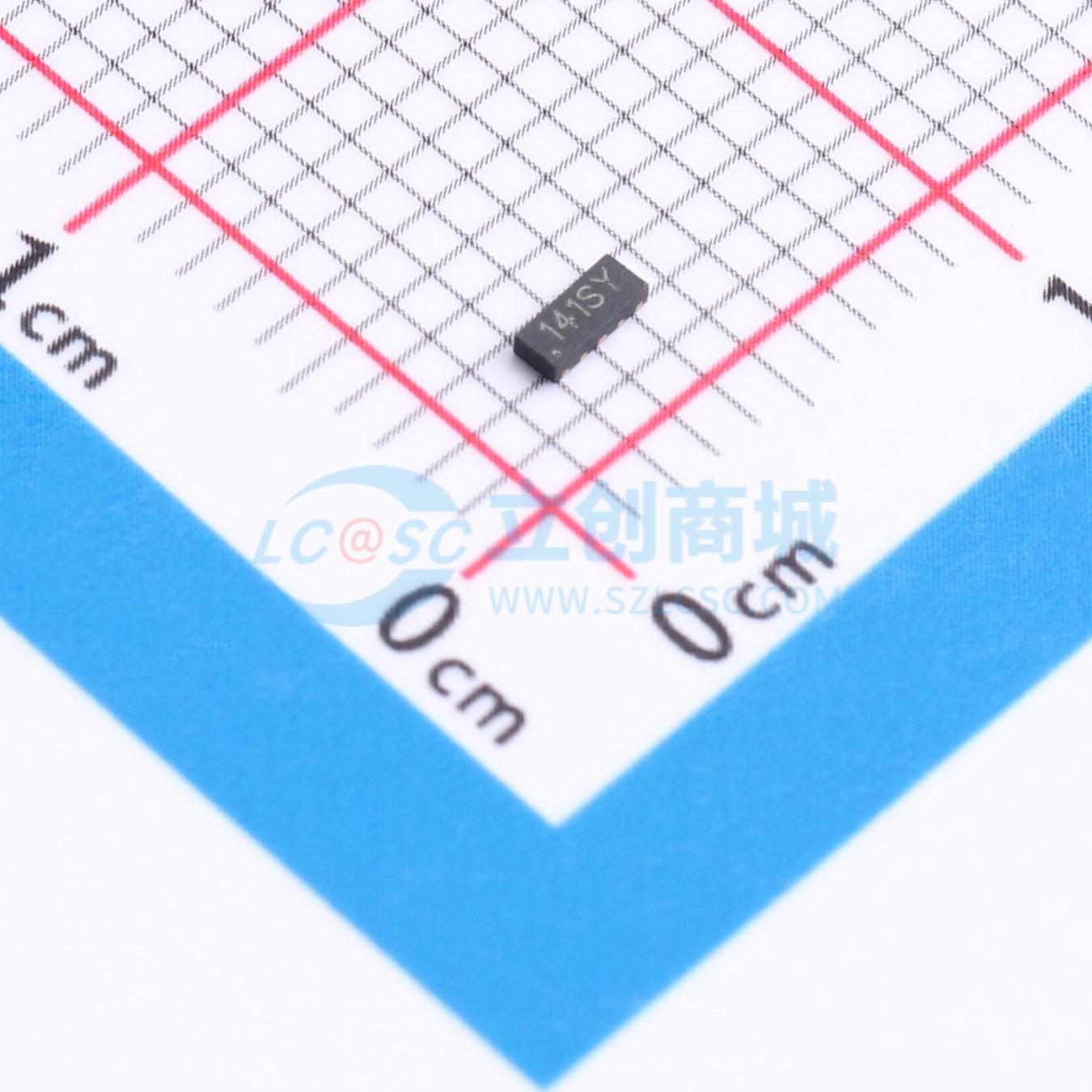

TPESD4USB5BBTBR
TPESD4USB5BBTBR
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD4USB5BBTBR
- 商品编号
- C52205203
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.0286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲功率(Ppp) | 55W@8/20us | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 4路双向通道ESD保护
- 通常用于高速端口
- 低工作电压：5V
- 通道输入电容低，典型值为0.3pF（用于I/O）
- IEC 61000-4-2（ESD）抗扰度测试：空气放电±30kV
- 接触放电±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- USB 3.1、3.2和MDDI端口
- PCI Express和串行SATA
- 笔记本电脑端口
- 平板电脑
