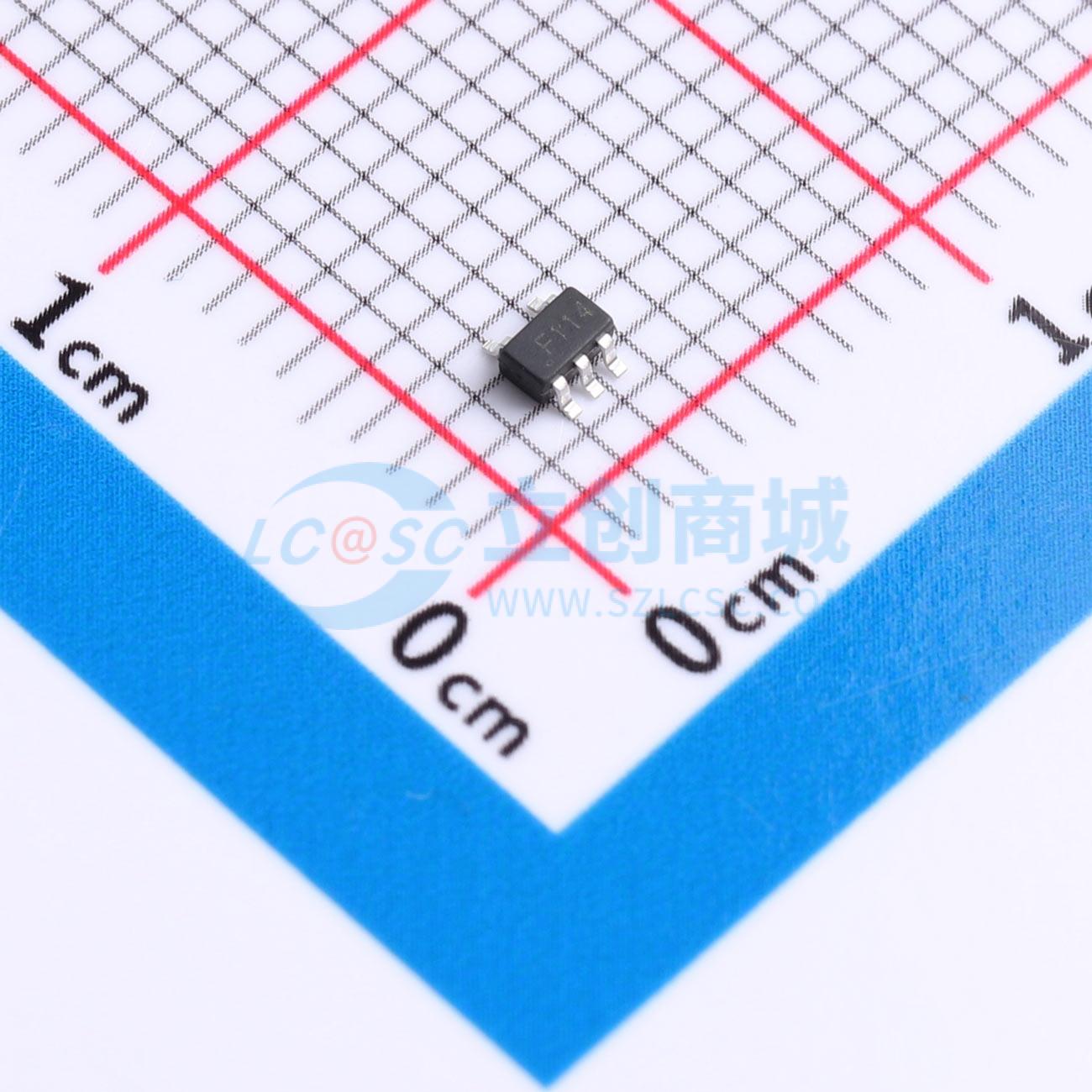

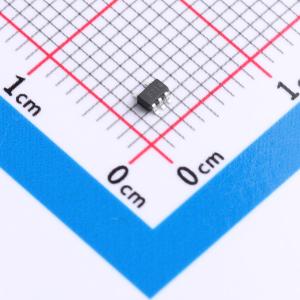

温馨提醒：图片仅供参考，商品以实物为准
TP74AHC1G14C5
带施密特触发器的单反相器、2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AHC1G14C5
- 商品编号
- C52205193
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；4.4V；3.7V；2.4V；2.9V；3.94V；2.58V | |
| 输出低电平(VOL) | 100mV；360mV；600mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
TP74AHC1G14包含一个带施密特触发器的反相器，其功能为Y = A（上划线）。该器件提供具有施密特触发器动作的反相缓冲器功能，能够将缓慢变化的输入信号转换为定义清晰、无抖动的输出信号。
商品特性
- 工作电压范围：2V ~ 5.5V
- 低功耗，在5.5V电压下最大Icc = 1μA
- 在5V电压下具有±8mA输出驱动能力
