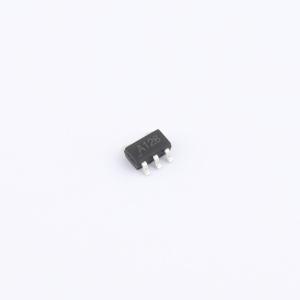

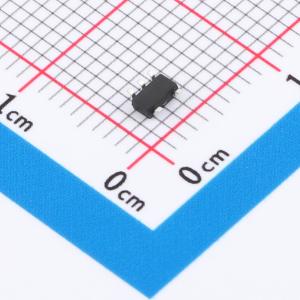

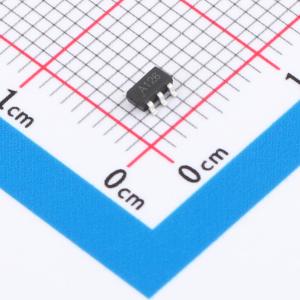

TP74AHC1G126S5
单总线缓冲门/线路驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AHC1G126S5
- 商品编号
- C52205192
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.034567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V | |
| 输入低电平(VIL) | 900mV；500mV；1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；2.58V；4.4V；3.94V；1.9V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | 可控输出使能 | |
| 输入类型 | - | |
| 输出类型 | 三态 |
商品概述
TP74AHC1G126是一款具有三态输出的单路总线缓冲门/线路驱动器。当OE为低电平时，Y输出处于高阻态。当OE为高电平时，器件将A输入端的非反相数据传递到Y输出端。为确保上电或掉电期间的高阻态，OE应通过一个下拉电阻连接到GND；该电阻的最小值由驱动器的电流吸收能力决定。
商品特性
- 宽电源电压范围：2V至5.5V
- 在5V下，从A到Y的最大t_pd为6 ns
- 低功耗，在5.5V下最大I_CC为1μA
- 在5V下具有±8 mA输出驱动能力
