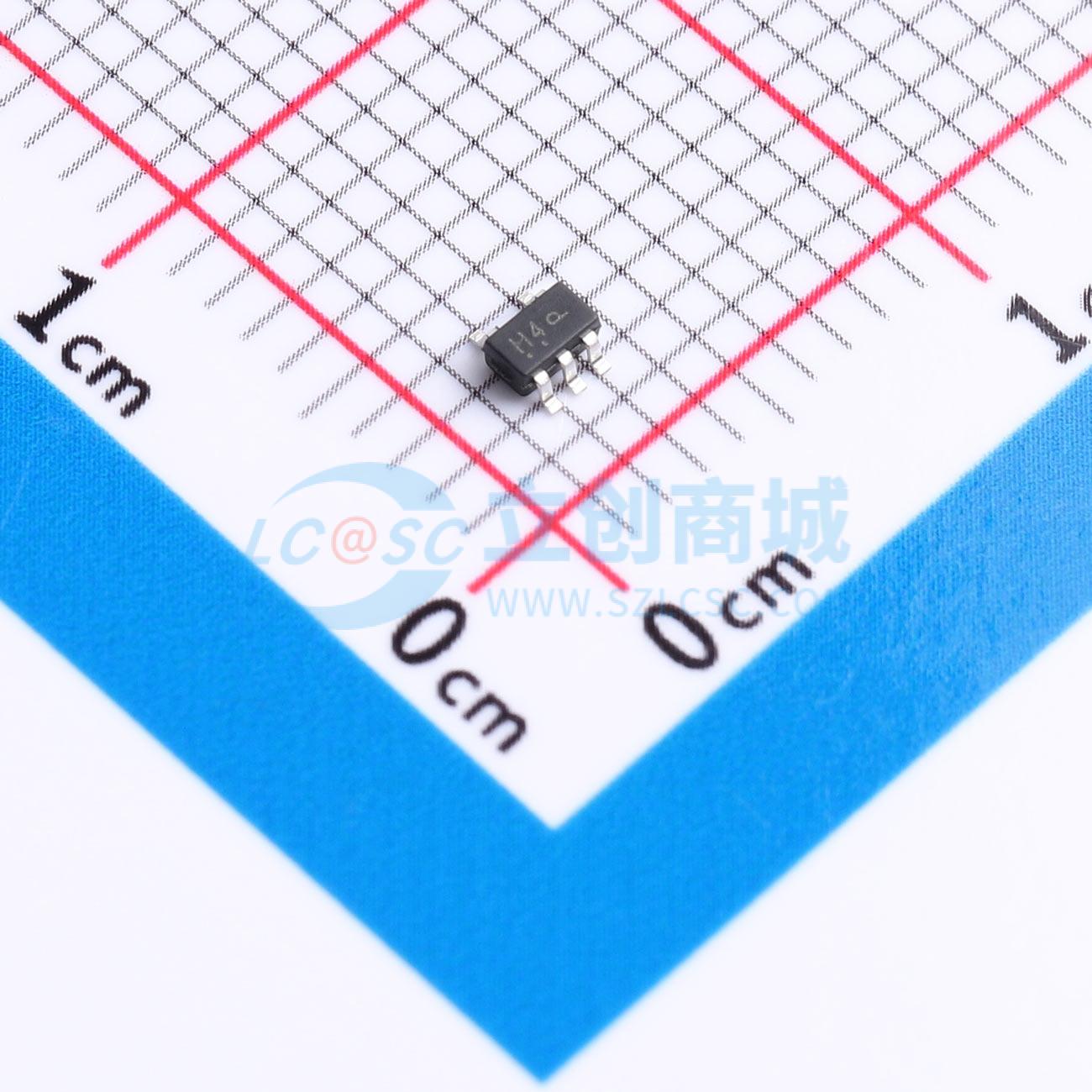

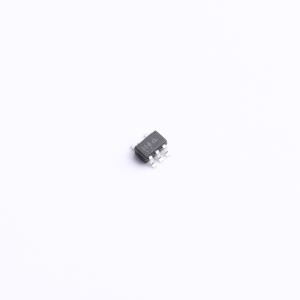

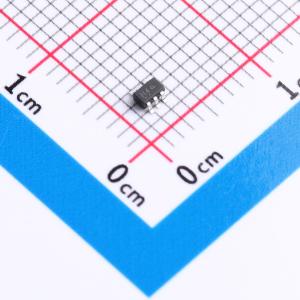

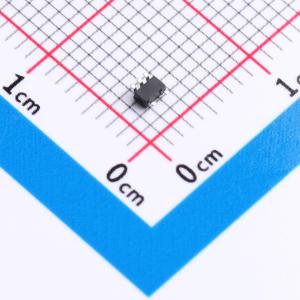

温馨提醒：图片仅供参考，商品以实物为准
MC74HC1G32DFT1G-TP
高速CMOS双输入或门，低功耗，提供与LS-TTL系列相当的高速性能，具有宽噪声容限和稳定输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MC74HC1G32DFT1G-TP
- 商品编号
- C52205175
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 330mV；260mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
MC74HC1G32是采用硅栅CMOS工艺的高速CMOS两输入或门。凭借CMOS的低功耗特性，它提供与LS-TTL系列相当的高速性能。内部三级带缓冲器结构提供宽噪声容限和稳定输出。
商品特性
- 基本门功能与瑞萨uni逻辑系列对齐。
- 采用凸点载带包装，适用于高速自动贴装。
- 电气特性与MC74HC1G32相当。
- 电源电压范围：2至6V。
- 工作温度范围：-40至+85℃。
- |IOH| = IOL = 2mA(min)。
