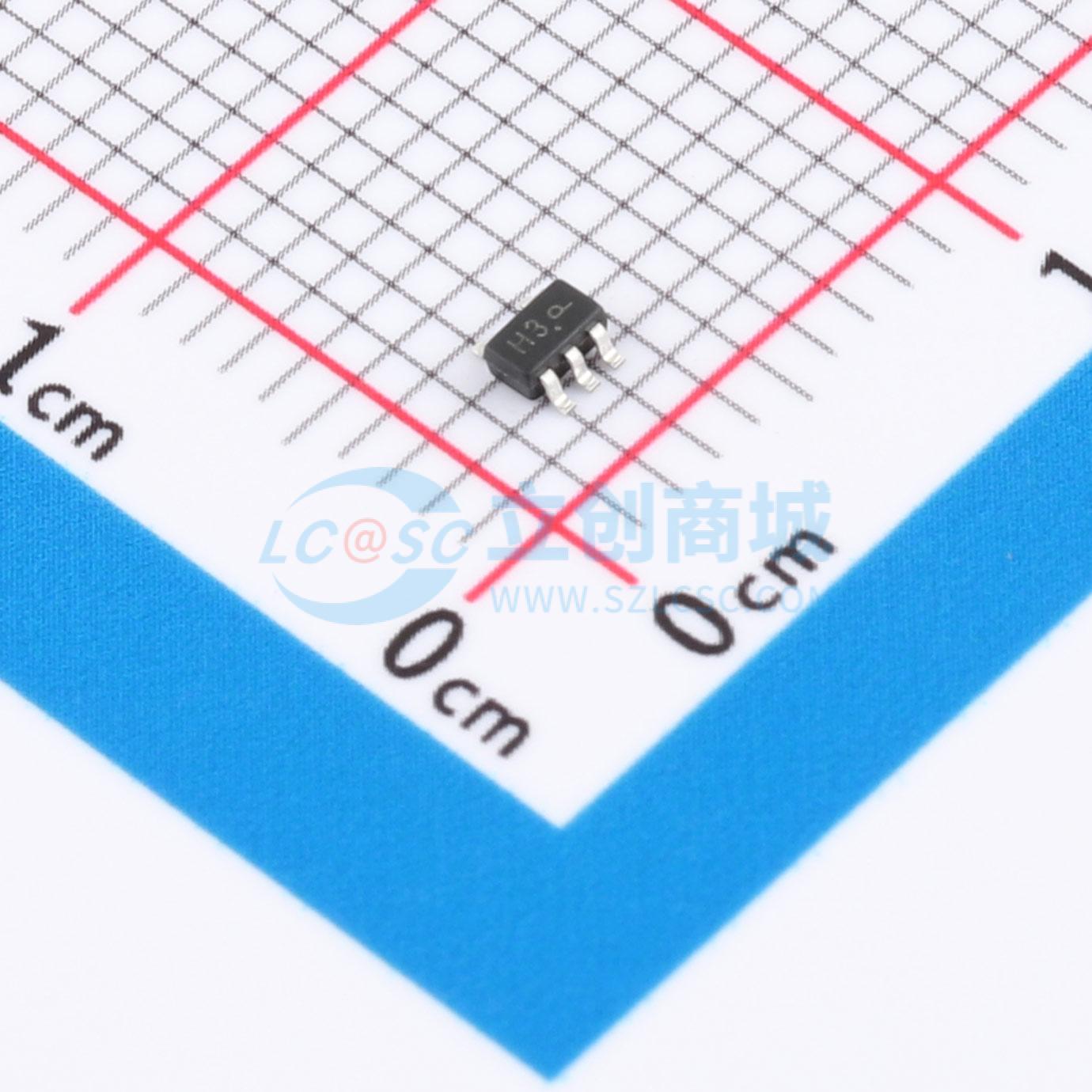

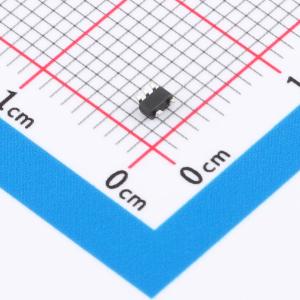

温馨提醒：图片仅供参考，商品以实物为准
MC74HC1G02DFT1G-TP
CMOS低功耗2输入或非门，高速等效于LS-TTL系列，三级缓冲电路提供宽噪声容限和稳定输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MC74HC1G02DFT1G-TP
- 商品编号
- C52205117
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V；4.18V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
MC74HC1G02是一款采用硅栅CMOS工艺制造的高速CMOS两输入或非门。凭借CMOS的低功耗特性，它提供了与LS-TTL系列相当的高速性能。采用带缓冲器的三级内部电路结构，提供了宽广的噪声容限和稳定的输出。
商品特性
- 基本门功能作为瑞萨统一逻辑系列产品线的一部分。
- 采用压纹载带包装供货，适用于高速自动贴装。
- 电气特性与MC74HC1G02相当
- 电源电压范围：2V 至 6V
- 工作温度范围：-40°C 至 +85°C
- |IOH| = IOL = 2mA(min)
