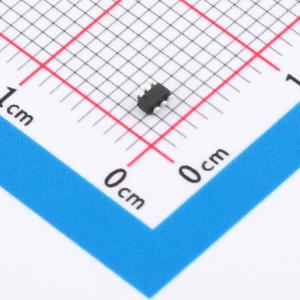

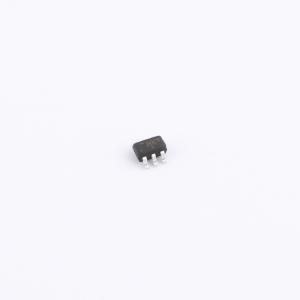

温馨提醒：图片仅供参考，商品以实物为准
74HC2G14GW
双反相施密特触发器，高抗噪，平衡传播延迟，低功耗，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74HC2G14GW
- 商品编号
- C52205111
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 5.68V~5.81V；4.18V~4.32V；1.9V~2V；4.4V~4.5V；5.9V~6V | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 6ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
74HC2G14是一款双反相器。其输入包含钳位二极管，允许使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 工作电压范围：2.0~6.0V
- 高抗噪性
- 平衡的传播延迟
- 低功耗，最大静态电流为10μA
- ESD保护性能超过JESD 22标准
- 人体模型2000V
- 机器模型200V
- 充电器件模型1000V
应用领域
- AV接收机
- 音频底座
- IP电话
- 嵌入式PC
- 个人数字助理
- 电源
