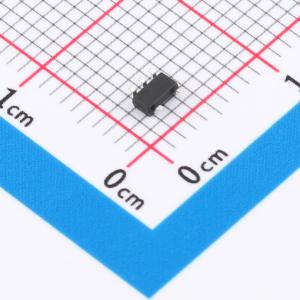

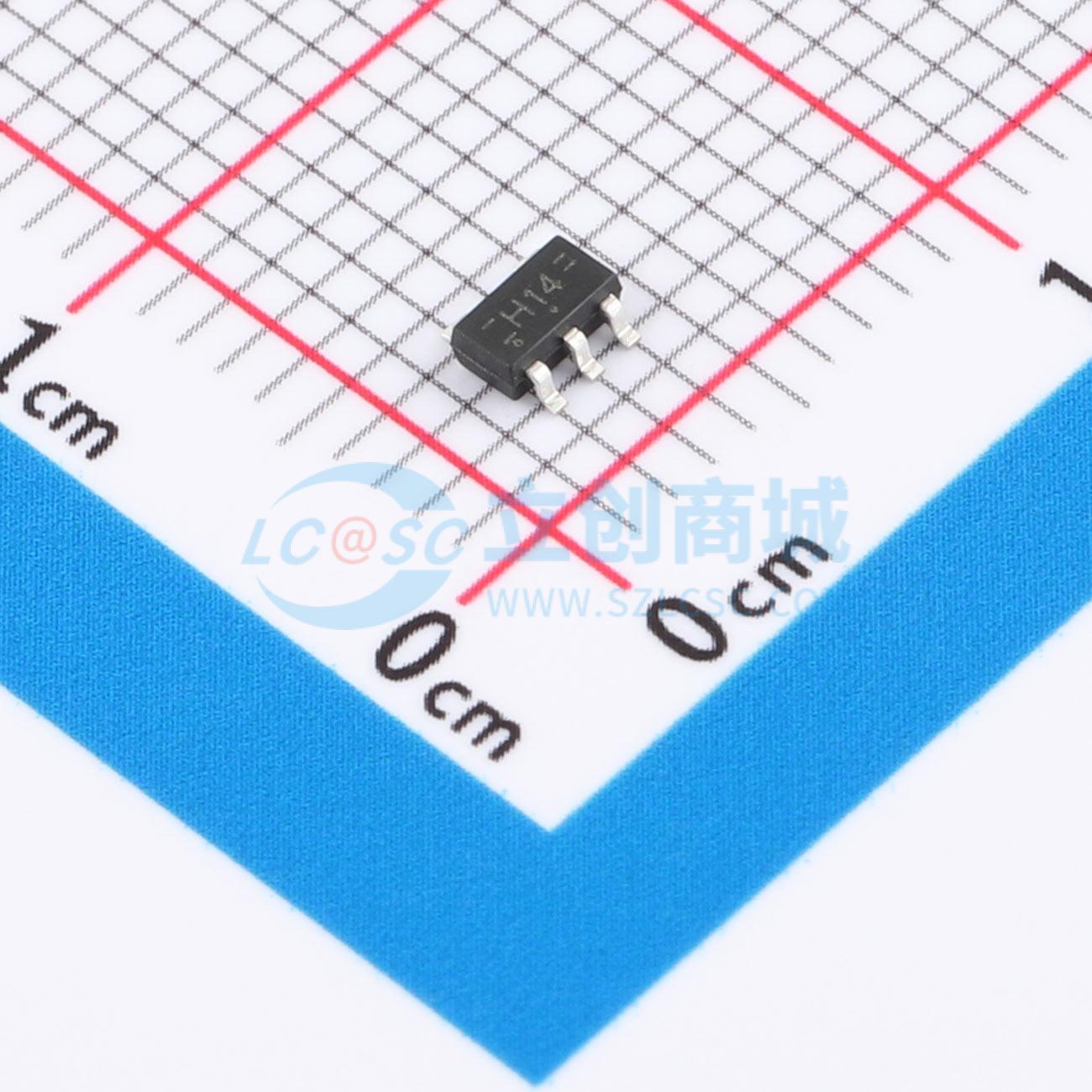

温馨提醒：图片仅供参考，商品以实物为准
74HC1G14GV
带施密特触发输入的CMOS低功耗反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74HC1G14GV
- 商品编号
- C52205102
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；4.4V；5.9V；4.18V；5.68V | |
| 输出低电平(VOL) | 100mV；260mV；100mV；100mV；330mV | |
| 传播延迟(tpd) | 9ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
74HC1G14是一款采用硅栅CMOS工艺的高速CMOS施密特触发反相器。凭借CMOS低功耗特性，它提供与LS-TTL系列相当的高速性能。其内部三级带缓冲器结构提供了宽噪声裕度和稳定的输出。
商品特性
- 基本门功能归属于瑞萨统一逻辑系列。
- 采用凸点载带包装，适用于高速自动贴装。
