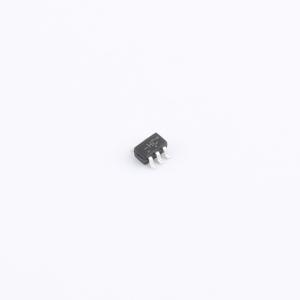

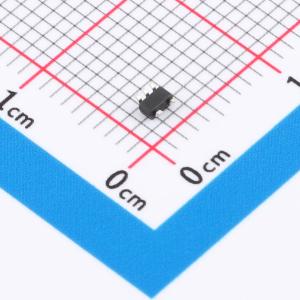

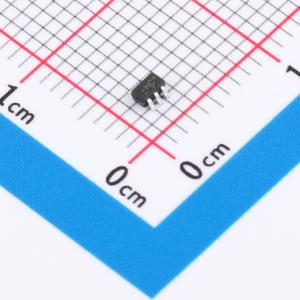

74HC1G04GW
高速、低功耗反相器，三级缓冲电路，宽噪声容限，稳定输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74HC1G04GW
- 商品编号
- C52205095
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | - | |
| 通道数 | 1 | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 3.15V；1.5V；4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 输出低电平(VOL) | 100mV；260mV；260mV；100mV；100mV | |
| 传播延迟(tpd) | 9ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
74HC1G04是采用硅栅CMOS工艺的高速CMOS反相器。凭借CMOS的低功耗特性，它提供与LS-TTL系列相当的高速性能。内部采用带缓冲器的三级电路结构，提供宽噪声容限和稳定输出。
商品特性
- 基本门功能归属于瑞萨uni logic系列。
- 采用压纹载带封装，适用于高速自动贴装。
- 电气特性与74HC1G04等效
- 电源电压范围：2 V ~ 6 V
- 工作温度范围：-40°C ~ +85°C
- |IOH| = |IOL| = 2 mA (min)
