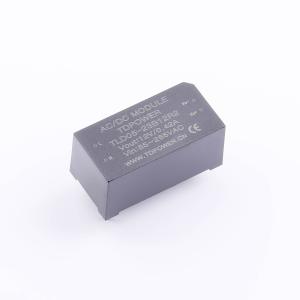

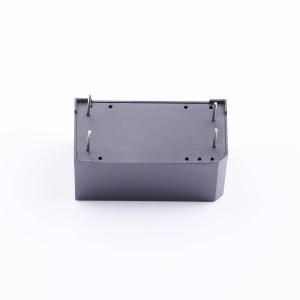

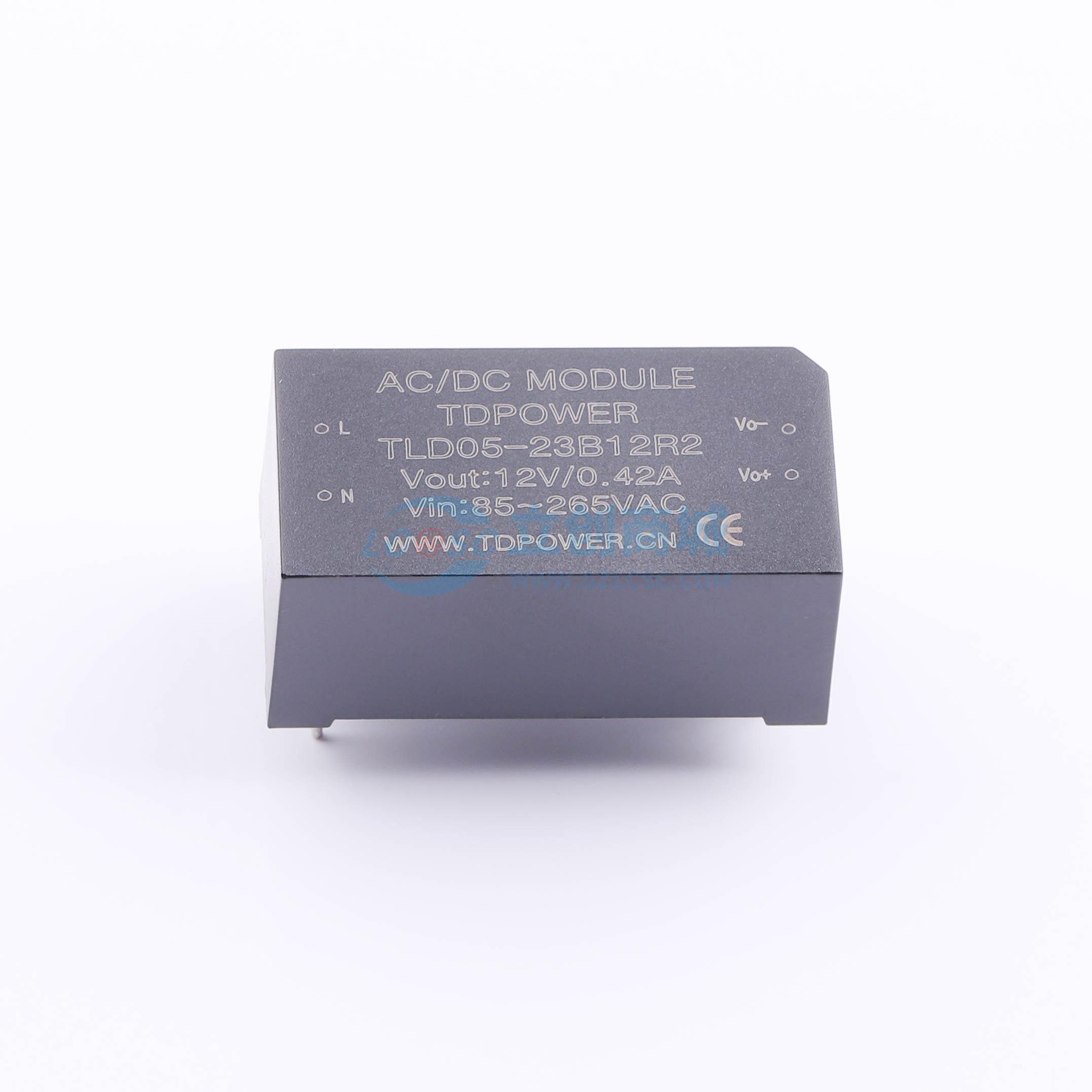

TLD05-23B12R2
超小体积交直流两用AC-DC电源模块，支持单路/双路/双路隔离输出，具备过流、短路保护自恢复功能，管脚兼容方便功率拓展，支持100%国产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入范围AC85~265V/DC100~370V,输出12V,5W,支持100%国产，质保三年,隔离电压大于2.5kVAC,标准尺寸,工业级,待机功耗低至0.15W,TLD05-xxBxxR2系列模块电源效率高达80%,与TAS5-12-WEDT完全兼容，DIP:38*19*19mm
- 品牌名称
- TDPOWER(腾达电源)
- 商品型号
- TLD05-23B12R2
- 商品编号
- C52149586
- 商品封装
- 插件,38x19mm
- 包装方式
- 盒装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 5W | |
| 工作电压(Vin) | 85V~265V | |
| 转换效率 | 78% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 420mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 65kHz | |
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 38mm | |
| 宽度 | 19mm | |
| 高度 | 18.5mm | |
| 稳压类型 | 稳压型 |
商品特性
- 宽电压范围输入 85~265VAC 或 100~370VDC，频率 47~400Hz
- 稳压输出精度 ±1%，高可靠性，低纹波噪声
- DIP封装：38×19×19mm 超小尺寸，最大输出功率 5W
- 空载功耗低至 0.1W，满载效率范围 72%~80%
- 支持单路/双路/双路隔离输出，隔离耐压 ≥2500VAC
- 输出过流保护，输出短路自恢复保护
- 工作温度：-40℃~+85℃
- 通过 CE 认证；需求无铅标准下单时需注明
- 与 TA5WxDx/TA10WxDx/TA12W2/TA15W2/TA20W2/TA25W2 系列管脚兼容
- 与 TLD10-23BxxR2/TLD15-23BxxR2M/TLD20-23BxxR2M 系列管脚兼容
- 支持 100% 国产化
- 提供三年质保
应用领域
- 物联网
- AI设备
- 智慧城市
- 仪器仪表
- 电力
