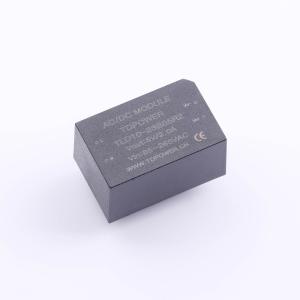

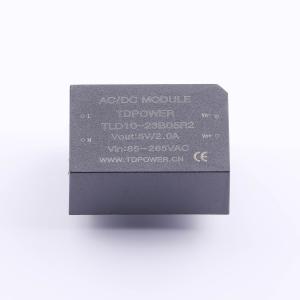

TLD10-23B05R2
超小体积交直流两用电源模块，支持管脚兼容和国产，具备多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入范围AC85~265V/DC100~370V,输出5V,10W,支持100%国产,质保三年,隔离电压大于2500VAC,标准尺寸,工业级,待机功耗低至0.15W,TLD10-xxBxxR2系列模块电源效率高达86%,与TAS12-5-W2完全兼容,DIP:39*25*21mm
- 品牌名称
- TDPOWER(腾达电源)
- 商品型号
- TLD10-23B05R2
- 商品编号
- C52149589
- 商品封装
- 插件,39x25mm
- 包装方式
- 盒装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 85V~265V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 2A | |
| 最大容性负载 | 2200uF | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 65kHz | |
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 39mm | |
| 宽度 | 25mm | |
| 高度 | 21mm | |
| 稳压类型 | 稳压型 |
商品概述
TLD10-23BxxR2系列是一款超小体积交直流两用电源模块，专为满足物联网市场对体积小、峰值功率大的需求而开发。其输入电压范围为85~265 VAC或100~370 VDC，满载输出功率为10W，稳压精度为±1%，适用于对体积要求严格且负载动态变化大的应用场景。该模块空载功耗低至0.15W，满载效率高达86%，工作温度范围为-40℃~+85℃（满载使用时需保证良好散热条件）。模块具备输入欠压保护、输出过流保护及输出短路自恢复保护功能。当应用有较高电磁兼容要求时，需参考本系列产品的EMC外围应用电路。
商品特性
- 宽电压输入：85~265 VAC，100~370 VDC，47~400 Hz
- 稳压输出精度±1%，低纹波噪声
- 高可靠性，低纹波噪声（可降至30 mV以下）
- 紧凑尺寸：39×25×21 mm，额定功率10W
- 空载功耗低至0.15W，满载效率高达86%
- 支持单路/双路隔离输出，隔离耐压≥2500 VAC
- 具备输出过流保护及输出短路自恢复保护
- 宽工作温度范围：-40℃~+85℃
- 通过CE认证
- 与TA5WxDx/TA10WxDx/TA12W2/TA15W2/TA20W2/TA25W2系列管脚兼容
- 与TLD05-23BxxR2/TLD15-23BxxR2M/TLD20-23BxxR2M系列管脚兼容
- 支持100%国产化
- 提供三年质保
应用领域
- 物联网
- AI设备
- 智慧城市
- 新能源
- 仪器仪表
