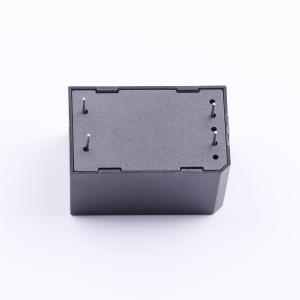

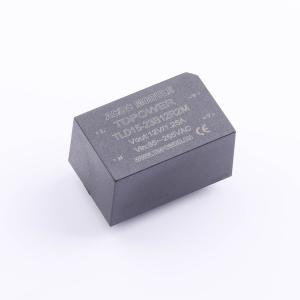

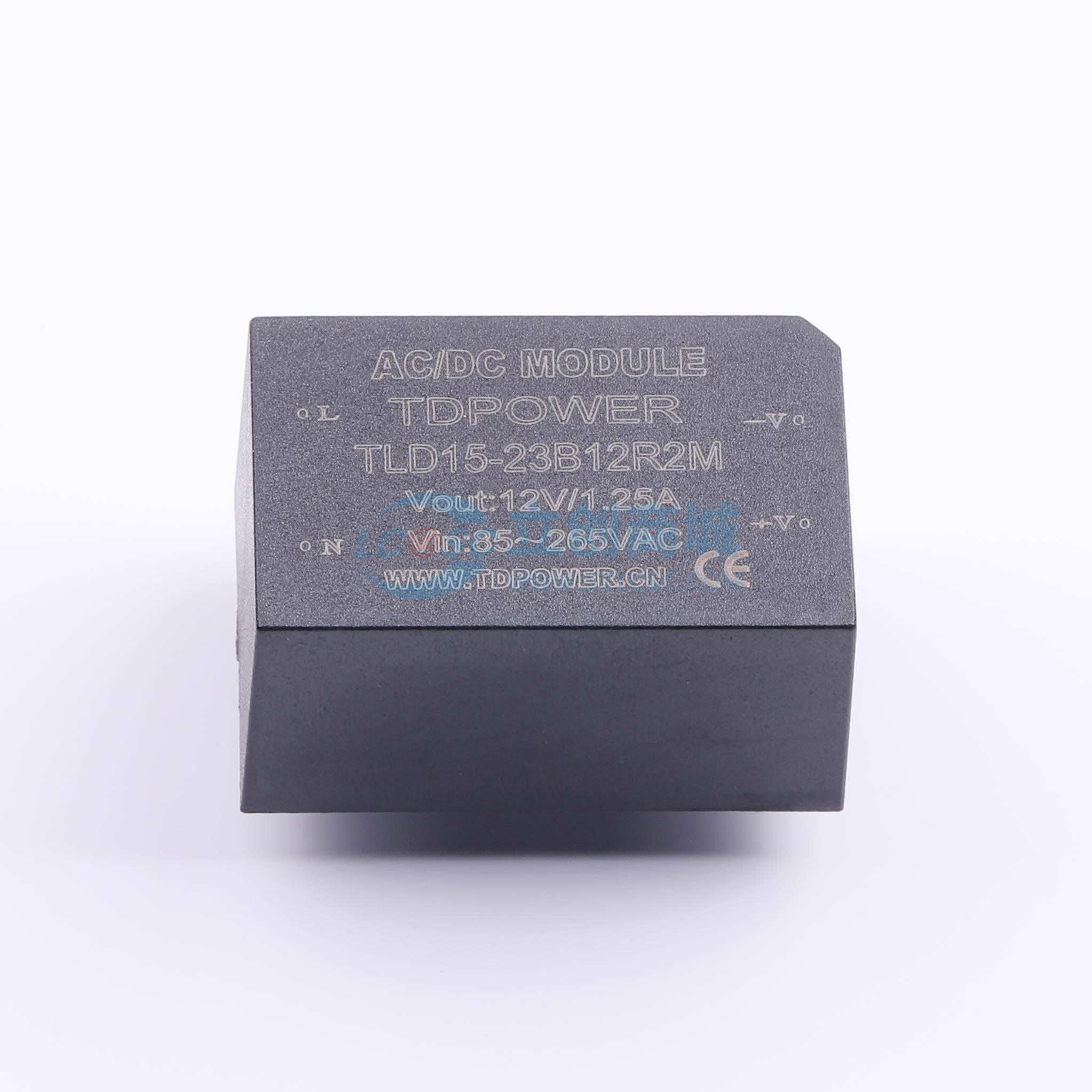

TLD15-23B12R2M
小体积AC-DC电源，高可靠性，支持单路/双路隔离输出，具备过流、短路保护自恢复功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入范围AC85~265V/DC100~370V,输出12V,15W(峰值使用20W),支持100%国产,质保三年,隔离电压大于2500VAC,标准尺寸,工业级,待机功耗低至0.15W,TLD15-xxBxxR2M系列模块电源效率高达88%,与TAS15-12-W2完全兼容,DIP:39*25*21mm
- 品牌名称
- TDPOWER(腾达电源)
- 商品型号
- TLD15-23B12R2M
- 商品编号
- C52149598
- 商品封装
- 插件,39x25mm
- 包装方式
- 盒装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 15W | |
| 工作电压(Vin) | 85V~265V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 1.25A | |
| 最大容性负载 | 3300uF | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | - | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 39mm | |
| 宽度 | 25mm | |
| 高度 | 21mm | |
| 稳压类型 | 稳压型 |
商品特性
- 宽压输入 85~265VAC，100~370VDC，47~400Hz
- 高可靠性，稳压输出精度 ±1%
- 超小体积 39×25×21mm
- 额定功率 15W，短时峰值使用功率 20W
- 空载功耗低至 0.15W，满载效率高达 88%
- 满足单路/双路隔离输出，隔离耐压 >2500VAC
- 输出过流保护，输出短路保护自恢复
- 工作温度：-40℃~+85℃
- 通过 CE 认证；需求无铅标准下单时需注明
- 与 TA5WxDx/TA10WxDx/TA10W2/TA12W2/TA15W2/TA20W2 管脚兼容
- 与 TLD05-23BxxR2/TLD10-23BxxR2/TLD20-23BxxR2M 管脚兼容
- 支持 100% 国产
- 质保三年
应用领域
- 4G/5G 无线传输
- 物联网
- AI 设备
- 智慧城市
- 新能源
