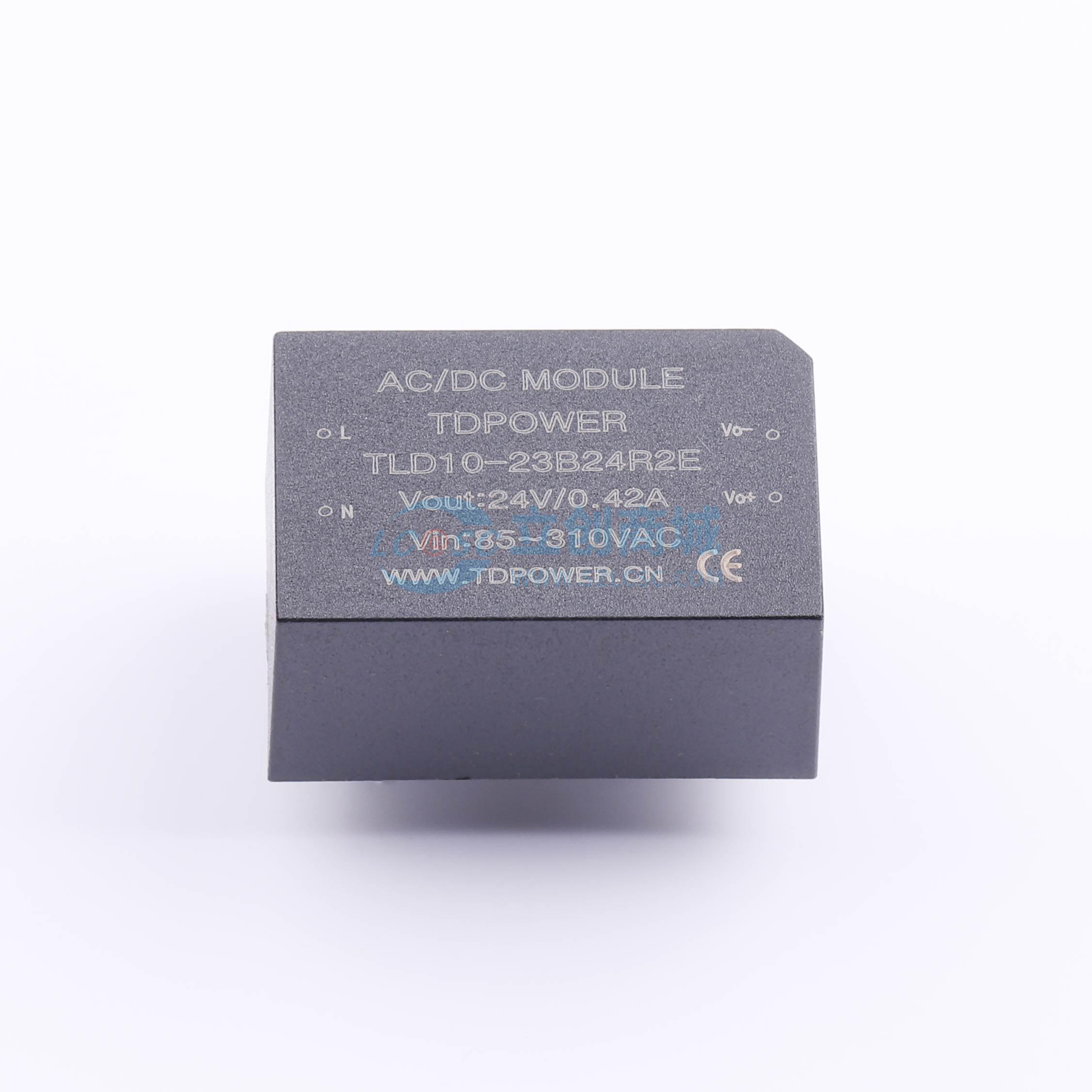

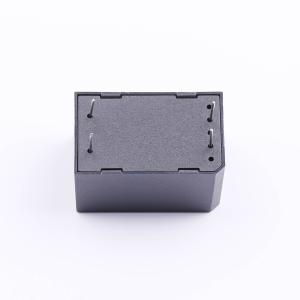

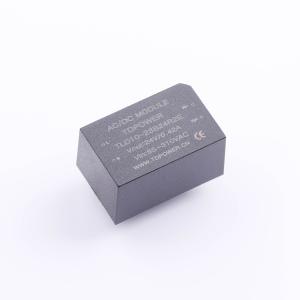

TLD10-23B24R2E
超小体积交直流两用电源模块，支持国产，具备过流、短路保护，适用于小体积大负载动态变化场景
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入范围AC85~310V/DC100~435V,输出24V,10W,支持100%国产,质保三年,隔离电压大于2500VAC,标准尺寸,工业级,待机功耗低至0.15W,TLD10-xxBxxR2E系列模块电源效率高达86%,与TAS12-24-W2E完全兼容,DIP:39*25*21mm
- 品牌名称
- TDPOWER(腾达电源)
- 商品型号
- TLD10-23B24R2E
- 商品编号
- C52149596
- 商品封装
- 插件,39x25mm
- 包装方式
- 盒装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 85V~310V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 420mA | |
| 最大容性负载 | 470uF | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 65kHz | |
| 静态电流 | - | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 39mm | |
| 宽度 | 25mm | |
| 高度 | 21mm | |
| 稳压类型 | 稳压型 |
商品特性
- 宽电压输入范围：85～310VAC，100～435VDC，47～400Hz
- 稳压输出精度：±1%，低纹波噪声
- 高可靠性，低纹波噪声（可降至30mV以下）
- 体积：39×25×21mm，额定功率：10W
- 空载功耗低至0.15W，满载效率高达86%
- 支持单路/双路隔离输出，隔离耐压≥2500VAC
- 输出过流保护，输出短路保护自恢复
- 工作温度范围：-40℃～+85℃
- 通过CE认证；若需求无铅标准需在下单时注明
- 与TA5WxDx/TA10WxDx/TA12W2/TA15W2/TA20W2/TA25W2系列管脚兼容
- 与TLD05-23BxxR2/TLD15-23BxxR2M/TLD20-23BxxR2M系列管脚兼容
- 支持100%国产化
- 提供三年质保
应用领域
- 物联网
- 人工智能设备
- 智慧城市
- 新能源
- 仪器仪表
