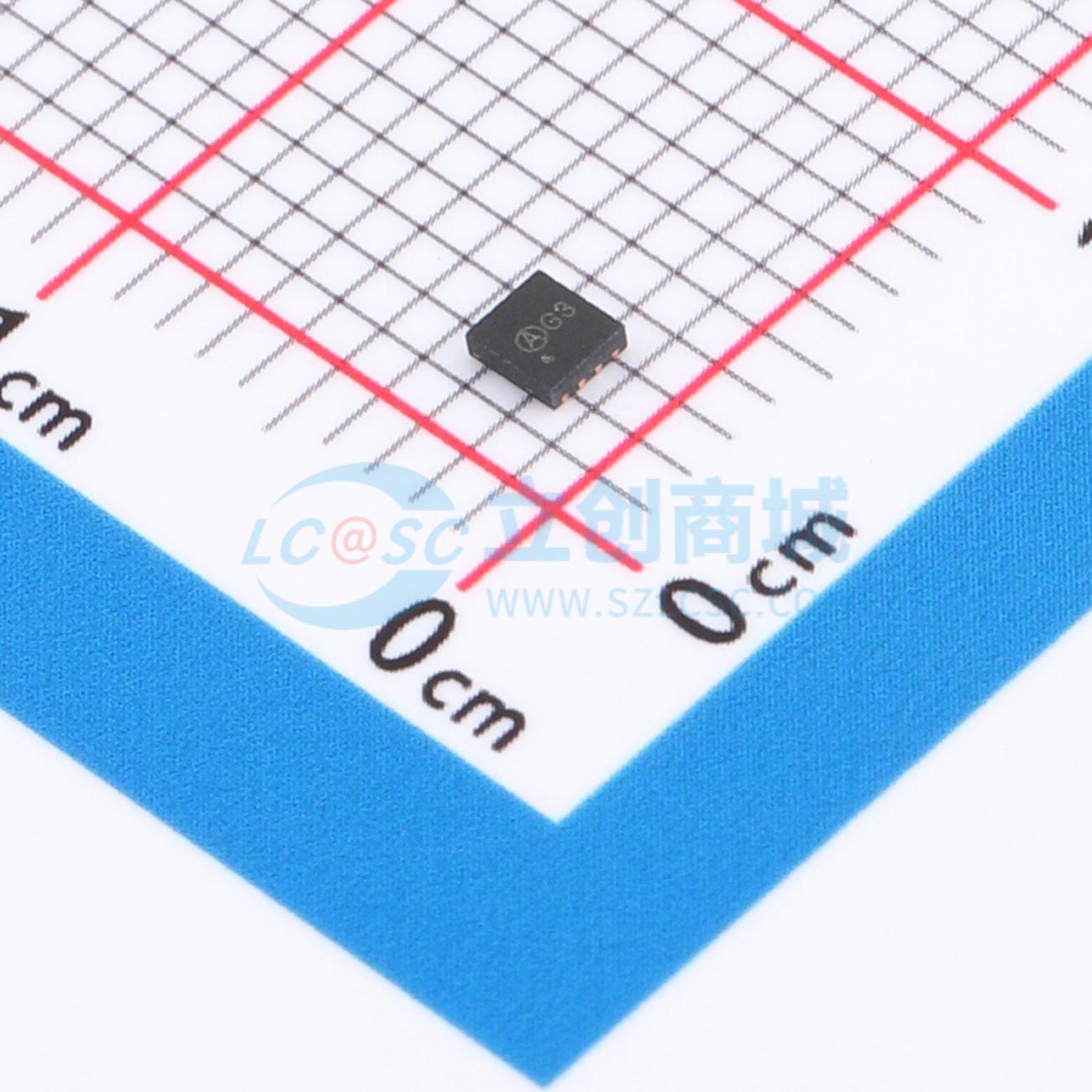

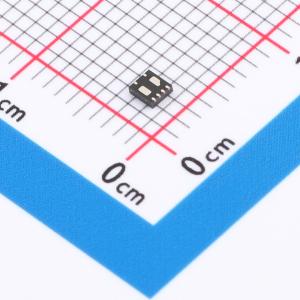

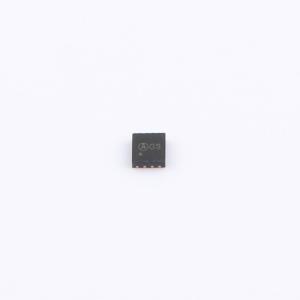

TPRCLAMP1255P
用于USB接口的低电容浪涌保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRCLAMP1255P
- 商品编号
- C52145959
- 商品封装
- DFN-6(1.8x2)
- 包装方式
- 编带
- 商品毛重
- 0.021667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 13.5V；5V | |
| 钳位电压 | 12V；18V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us；160A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 6.5V；14.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA；100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | - | |
| Cj-结电容 | 0.3pF；1.3nF |
商品特性
- 低工作电压：I/O(5V)，VBS(13.5V)
- 超低电容：I/O(典型值0.3pF)
- 超低泄漏：纳安级
- 低钳位电压
- IEC 61000-4-2 (ESD)抗扰度测试 空气放电：±30kV
- IEC 61000-4-2 (ESD)抗扰度测试 接触放电：±30kV
- IEC61000-4-4 (EFT) 40A (5/50ns)
- IEC61000-4-5 (浪涌) (8/20μs) I/O(4A)，VBS(160A)
- 6引脚无引脚封装
- 这些是无铅器件
- 典型响应时间 < 1 ns
应用领域
- 蜂窝手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- USB2.0快速充电VBUS电路保护
