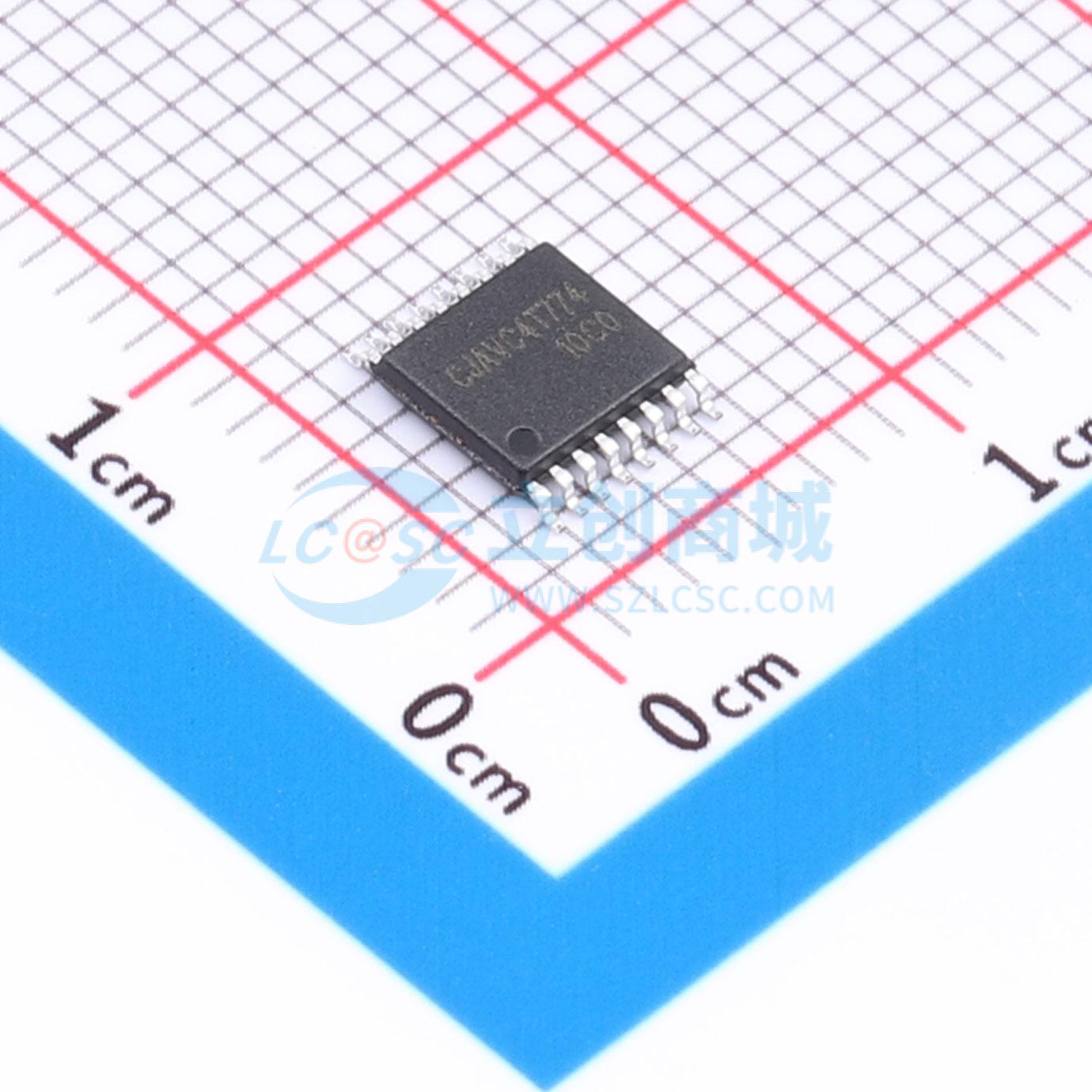

温馨提醒：图片仅供参考，商品以实物为准
CJ74AVC4T774BEN
4位双电源双向电平转换收发器，具备方向控制和输出使能功能，支持部分掉电应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74AVC4T774BEN
- 商品编号
- C52145724
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 800mV~3.6V | |
| 工作电压(VCCB) | 800mV~3.6V | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 4 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 输出使能高阻；断电保护 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
CJ74AVC4T774是一款4位双电源收发器，支持双向电平转换。该器件具有八个1位输入输出端口（An和Bn）、四个方向控制输入（DIR1、DIR2、DIR3和DIR4）、一个输出使能输入（/OE）以及双电源引脚VCC(A)和VCC(B)。VCC(A)和VCC(B)均可在0.8V ~ 3.6V之间的任意电压下供电，使得该器件适用于在任意低压节点（0.8V、1.2V、1.5V、1.8V、2.5V和3.3V）之间进行转换。引脚An、/OE和DIRn以VCC(A)为参考，引脚Bn以VCC(B)为参考。DIRn为高电平时允许从An向Bn传输，DIRn为低电平时允许从Bn向An传输。输出使能输入（/OE）可用于禁用输出，从而有效隔离总线。该器件完全支持使用IOFF的部分断电应用。IOFF电路会禁用输出，防止器件断电时产生任何有害的回流电流。在挂起模式下，当VCC(A)或VCC(B)处于GND电平时，An和Bn均处于高阻关断状态。
商品特性
- 宽电源电压范围：VCC(A): 0.8V ~ 3.6V；VCC(B): 0.8V ~ 3.6V
- 挂起模式
- 输入可接受高达3.6V的电压
- IOFF电路提供部分断电模式操作
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 个人电子
- 工业
