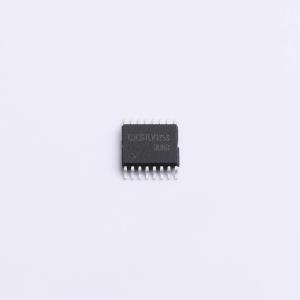

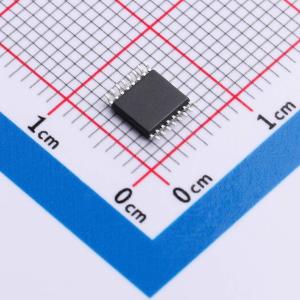

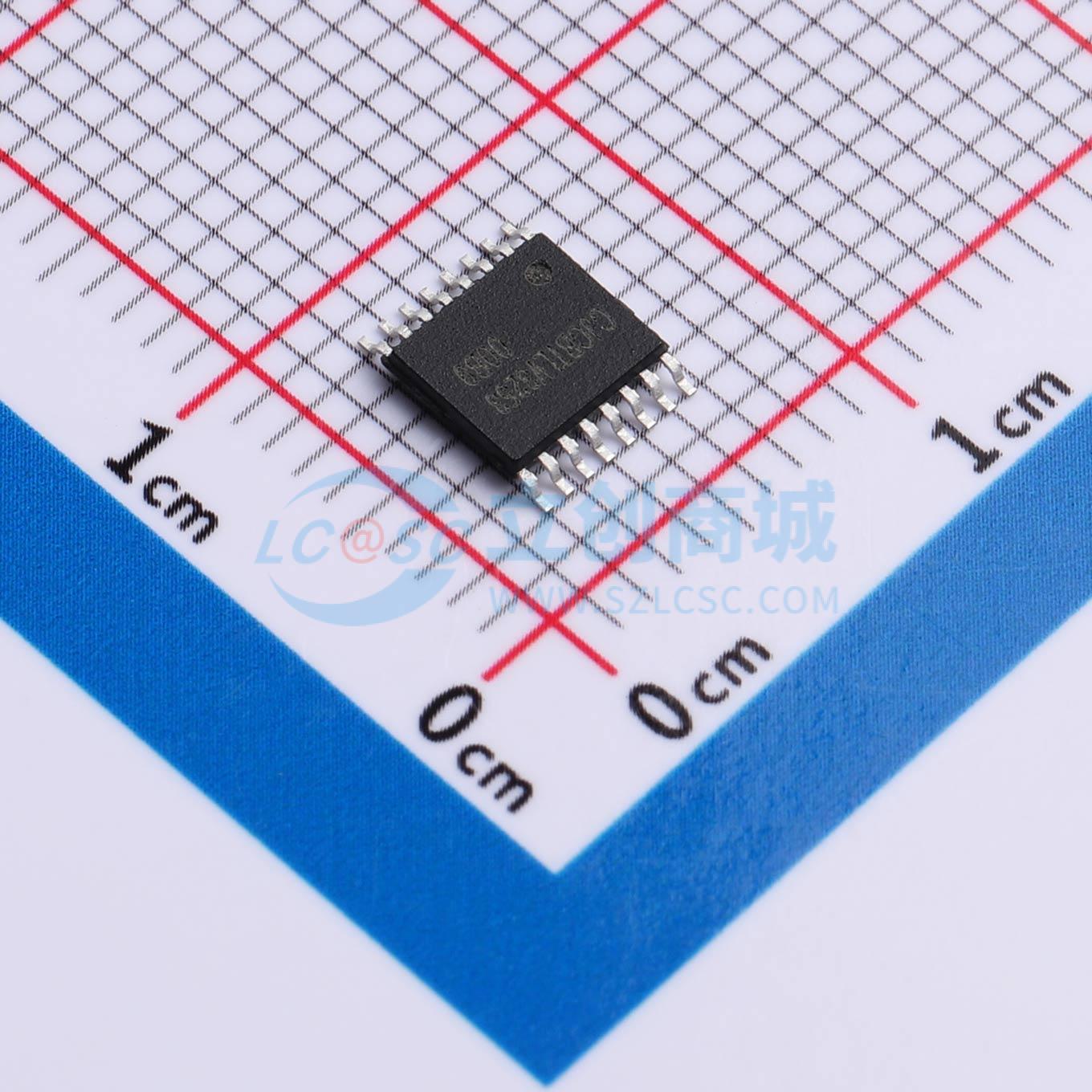

温馨提醒：图片仅供参考，商品以实物为准
CJ74CBTLV3253BEN
双路1选4复用器/解复用器，具备轨到轨开关、CMOS低功耗、部分掉电模式功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74CBTLV3253BEN
- 商品编号
- C52145735
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.3V~3.6V | |
| 输入数/输出数 | 2/8 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 2ns@3.3V,50pF | |
| 静态电流(Iq) | 10uA | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 系列 | 74CBTLV |
商品概述
CJ74CBTLV3253是一款双路1选4多路复用器/解复用器。该电路具有两个公共选择端口（S0， S1）和两个使能控制端口（/1OE， /2OE）。为确保上电或断电期间的高阻抗关断状态，/1OE和/2OE应通过上拉电阻连接至Vcc。该器件完全指定用于采用IOFF的部分断电应用。IOFF电路会禁用输出，防止器件断电时产生有害的回流电流。
商品特性
- 供电电压范围：2.3V ~ 3.6V
- 导通电阻：3.2Ω（典型值）
- I/O端口支持轨到轨切换
- CMOS低功耗
- IOFF电路提供部分断电模式操作
- 温度范围：-40℃ ~ +125℃
应用领域
- 视频广播
- 视频通信系统
