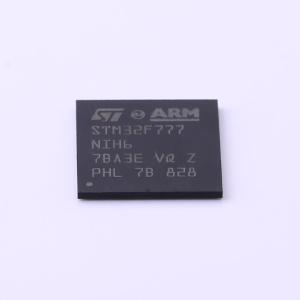

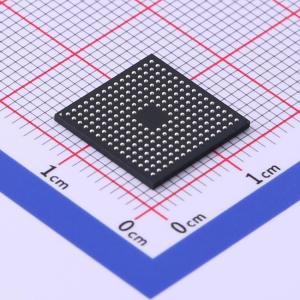

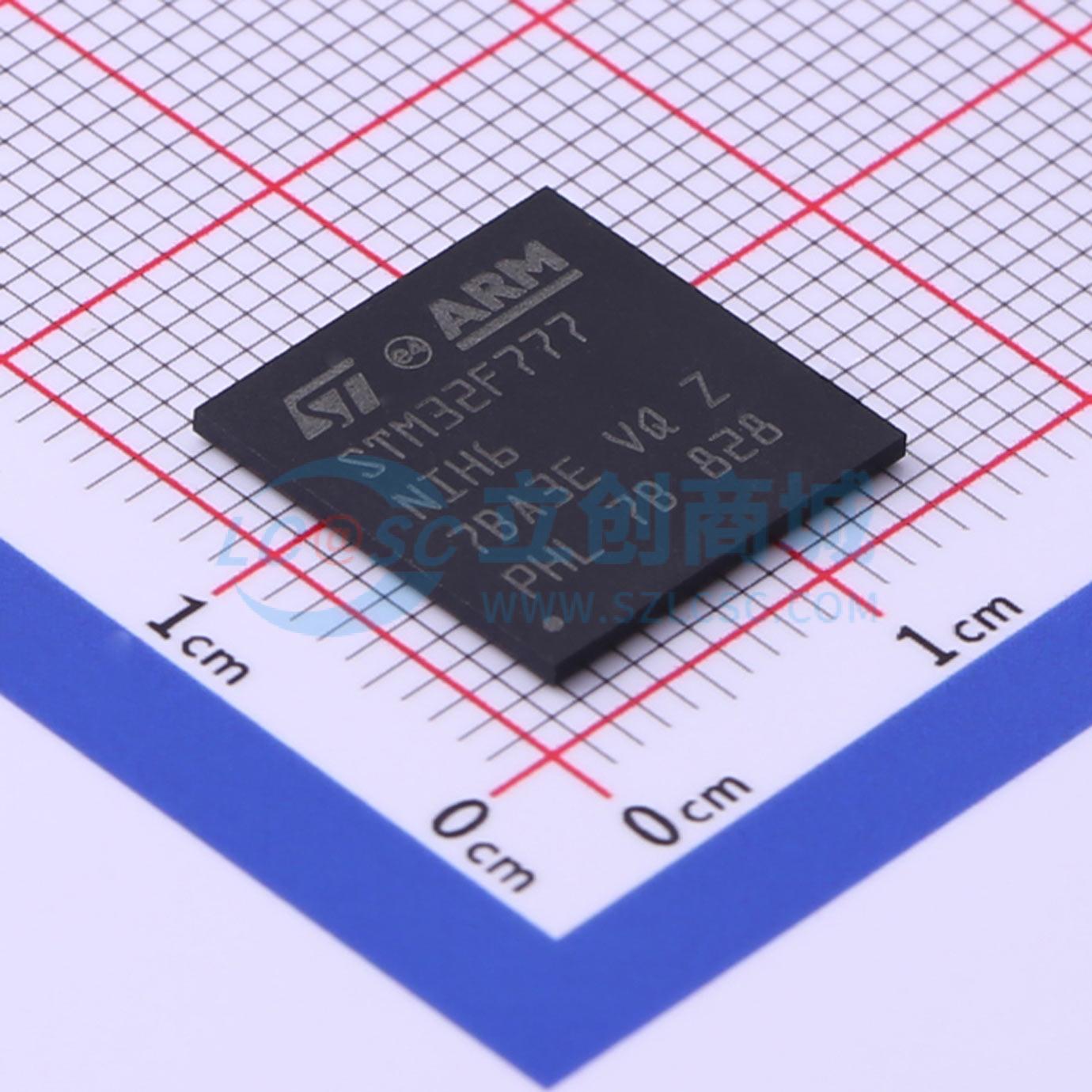

温馨提醒：图片仅供参考，商品以实物为准
STM32F777NIH6
带DSP和FPU的高性能ARM Cortex-M7 MCU，具有2 MB Flash、216 MHz CPU、ART加速器、一级缓存、硬件加密、SDRAM、TFT、JPEG编解码器和DFSDM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：采用32位Cortex-M7 CPU，配备DPFPU、ART Accelerator和L1缓存（16 Kbytes I/D缓存），允许从嵌入式闪存和外部存储器零等待状态执行，最高可达216 MHz，具备MPU、462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）和DSP指令。 内存：高达2 Mbytes闪存，分两个存储体，支持读写同时进行；SRAM为512 Kbytes（含128 Kbytes用于关键实时数据的数据TCM RAM）+ 16 Kbytes指令TCM RAM（用于关键实时程序）+ 4 Kbytes备份SRAM；灵活的外部存储器控制器，支持高达32位数据总线，可连接SRAM、PSRAM、SDRAM/LPSDRSDRAM、NOR/NAND存储器；支持双模式Quad-SPI。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F777NIH6
- 商品编号
- C528750
- 商品封装
- TFBGA-216
- 包装方式
- 托盘
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 216MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 2MB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 512KB | |
| EEPROM容量 | - | |
| I/O数量 | 159 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Arm Cortex-M7 32位MCU+FPU，462 DMIPS，最高2MB Flash/512+16+4KB RAM，支持加密功能、USB OTG HS/FS、28个通信接口、LCD和DSI。
商品特性
- 核心：Arm 32位Cortex-M7 CPU，带DPFPU、ART Accelerator和L1缓存（16KB I/D缓存，支持从嵌入式Flash和外部存储器0等待状态执行，最高216MHz，MPU，462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令）
- 存储器：最高2MB Flash（双bank支持读写同时）；SRAM包括512KB（含128KB数据TCM RAM用于关键实时数据）+16KB指令TCM RAM（用于关键实时程序）+4KB备份SRAM；灵活外部存储器控制器（最高32位数据总线，支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器）
- 双模式Quad-SPI
- 图形：Chrom-ART Accelerator（DMA2D）图形硬件加速器；硬件JPEG编解码器；LCD-TFT控制器支持最高XGA分辨率；MIPI DSI主机控制器支持最高720p 30Hz分辨率
- 时钟、复位和电源管理：应用电源和I/O电压1.7V至3.6V；POR、PDR、PVD和BOR；专用USB电源；4至26MHz晶振；内部16MHz工厂校准RC（1%精度）；32kHz RTC振荡器（带校准）；内部32kHz RC（带校准）
- 封装：LQFP100（14×14mm）、UFBGA176（10×10mm）、TFBGA216（13×13mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、TFBGA100（8×8mm）、LQFP208（28×28mm）、WLCSP180（0.4mm pitch）
- 低功耗：支持睡眠、停止和待机模式；VBAT电源供RTC、32×32位备份寄存器+4KB备份SRAM
- 模拟功能：3×12位2.4MSPS ADC（最高24通道）；Sigma Delta调制器数字滤波器（DFSDM，8通道/4滤波器）；2×12位D/A转换器
- DMA：通用DMA（16流控制器，带FIFO和突发支持）
- 定时器：最高18个定时器（13个16位，含1个低功耗16位定时器可在停止模式使用；2个32位，每个带4个IC/OC/PWM或脉冲计数器和正交编码器输入，所有15个定时器最高216MHz）；2个看门狗；SysTick定时器
- 调试模式：SWD和JTAG接口；Cortex-M7 Trace Macrocell
- I/O端口：最高168个带中断能力的I/O端口；最高164个108MHz快速I/O；最高166个5V耐受I/O
- 通信接口：最高28个通信接口，包括最高4个I²C接口（SMBus/PMBus）；最高4个USART/4个UART（12.5Mbit/s，ISO7816接口、LIN、IrDA、调制解调器控制）；最高6个SPI（最高54Mbit/s，3个带复用单工I2S用于音频）；2个SAI（串行音频接口）；3个CAN（2.0B Active）和2个SDMMC；SPDIFRX接口；HDMI-CEC；MDIO从接口
- 高级连接：USB 2.0全速设备/主机/OTG控制器（带片上PHY）；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和ULPI）；10/100以太网MAC（带专用DMA，支持IEEE1588v2硬件、MII/RMII）
- 相机接口：8至14位相机接口（最高54MB/s）
- 加密加速：硬件加速支持AES 128/192/256、三重DES、HASH（MD5、SHA-1、SHA-2）和HMAC
- 其他：真随机数生成器；CRC计算单元；RTC（亚秒级精度，硬件日历）；96位ID
