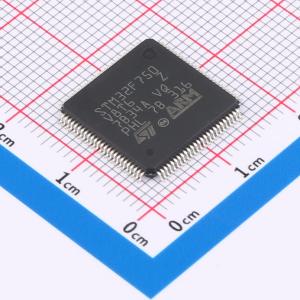

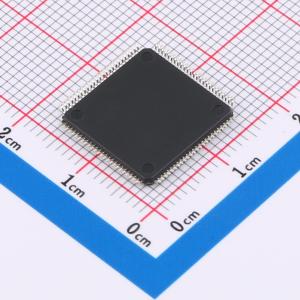

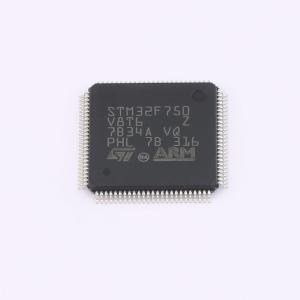

温馨提醒：图片仅供参考，商品以实物为准
STM32F750V8T6
带DSP和FPU的高性能ARM Cortex-M7 MCU，具有64 KB Flash、216 MHz CPU、ART加速器、一级缓存、硬件加密、SDRAM和TFT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：32位Cortex-M7 CPU，带有FPU、自适应实时加速器（ART Accelerator）和L1缓存（4KB数据缓存和4KB指令缓存），允许从嵌入式闪存和外部存储器零等待状态执行，频率高达216 MHz，具备MPU、462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）和DSP指令。 双模式Quad-SPI。 LCD并行接口，8080/6800模式，LCD-TFT控制器，高达XGA分辨率，带有专用Chrom-ART Accelerator（DMA2D）用于增强图形内容创建。 1.7V至3.6V应用电源和I/O。 POR、PDR、PVD和BOR。 专用USB电源。 4至26 MHz晶体振荡器。 内部16 MHz工厂校准RC（1%精度）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F750V8T6
- 商品编号
- C529327
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 216MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 320KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 82 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
基于Arm® Cortex®-M7的32位MCU+FPU，462 DMIPS，64KB Flash/320+16+4KB RAM，支持USB OTG高速/全速，25个通信接口，具备摄像头和LCD功能。
商品特性
- 核心：Arm® 32位Cortex®-M7 CPU带FPU，自适应实时加速器（ART Accelerator™）和L1缓存（4KB数据缓存+4KB指令缓存），支持从嵌入式Flash和外部内存0等待状态执行，频率最高216 MHz，MPU，462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），具备DSP指令。
- 存储：64KB Flash内存；1024字节OTP内存；SRAM包括320KB（含64KB数据TCM RAM用于关键实时数据）+16KB指令TCM RAM（用于关键实时程序）+4KB备份SRAM（低功耗模式可用）；灵活外部内存控制器支持最高32位数据总线（SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND内存）。
- 接口：双模式Quad-SPI；LCD并行接口（8080/6800模式）；LCD-TFT控制器最高支持XGA分辨率，带专用Chrom-ART Accelerator™（DMA2D）增强图形内容创建。
- 时钟与电源管理：应用电源和I/O电压范围1.7V至3.6V；POR、PDR、PVD和BOR；专用USB电源；4至26 MHz晶振；内部16 MHz工厂校准RC（精度1%）；32 kHz RTC振荡器带校准；内部32 kHz RC带校准。
- 低功耗：支持Sleep、Stop和Standby模式。
- 封装：LQFP100（14×14 mm）、LQFP144（20×20 mm）、TFBGA216（13×13 mm）。
- 备份电源：VBAT供电支持RTC、32×32位备份寄存器+4KB备份SRAM。
- 模拟功能：3×12位2.4 MSPS ADC（最多24通道，三交错模式下7.2 MSPS）；2×12位DAC。
- 定时器与看门狗：最多18个定时器（13个16位含1个低功耗16位定时器，2个32位定时器，每个最多4个IC/OC/PWM或脉冲计数器及正交编码器输入，所有15个定时器最高216 MHz）；2个看门狗；SysTick定时器。
- DMA：16流DMA控制器带FIFO和burst支持。
- 调试模式：SWD和JTAG接口；Cortex®-M7 Trace Macrocell™。
- I/O端口：最多168个带中断能力的I/O端口（最多164个快速I/O达108 MHz；最多166个5V容忍I/O）。
- 通信接口：最多25个通信接口（最多4×I2C接口（SMBus/PMBus）；最多4个USART/4个UART（27 Mbit/s，ISO7816接口，LIN，IrDA，调制解调器控制）；最多6个SPI（最高50 Mbit/s，3个带复用单工I2S通过内部音频PLL或外部时钟实现音频级精度）；2×SAI（串行音频接口）；2×CAN（2.0B active）和SDMMC接口；SPDIFRX接口；HDMI-CEC）。
- 高级连接：USB 2.0全速设备/主机/OTG控制器带片上PHY；USB 2.0高速/全速设备/主机/OTG控制器带专用DMA、片上全速PHY和ULPI；10/100以太网MAC带专用DMA（支持IEEE 1588v2硬件，MII/RMII）。
- 摄像头接口：8至14位并行摄像头接口最高54 MB/s。
- 安全功能：加密加速（AES 128/192/256、3DES、HASH（MD5、SHA-1、SHA-2）、HMAC硬件加速）；真随机数生成器；CRC计算单元。
- 其他：RTC（亚秒精度，硬件日历）；96位ID。
