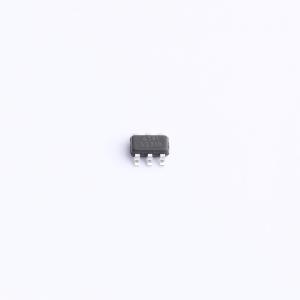

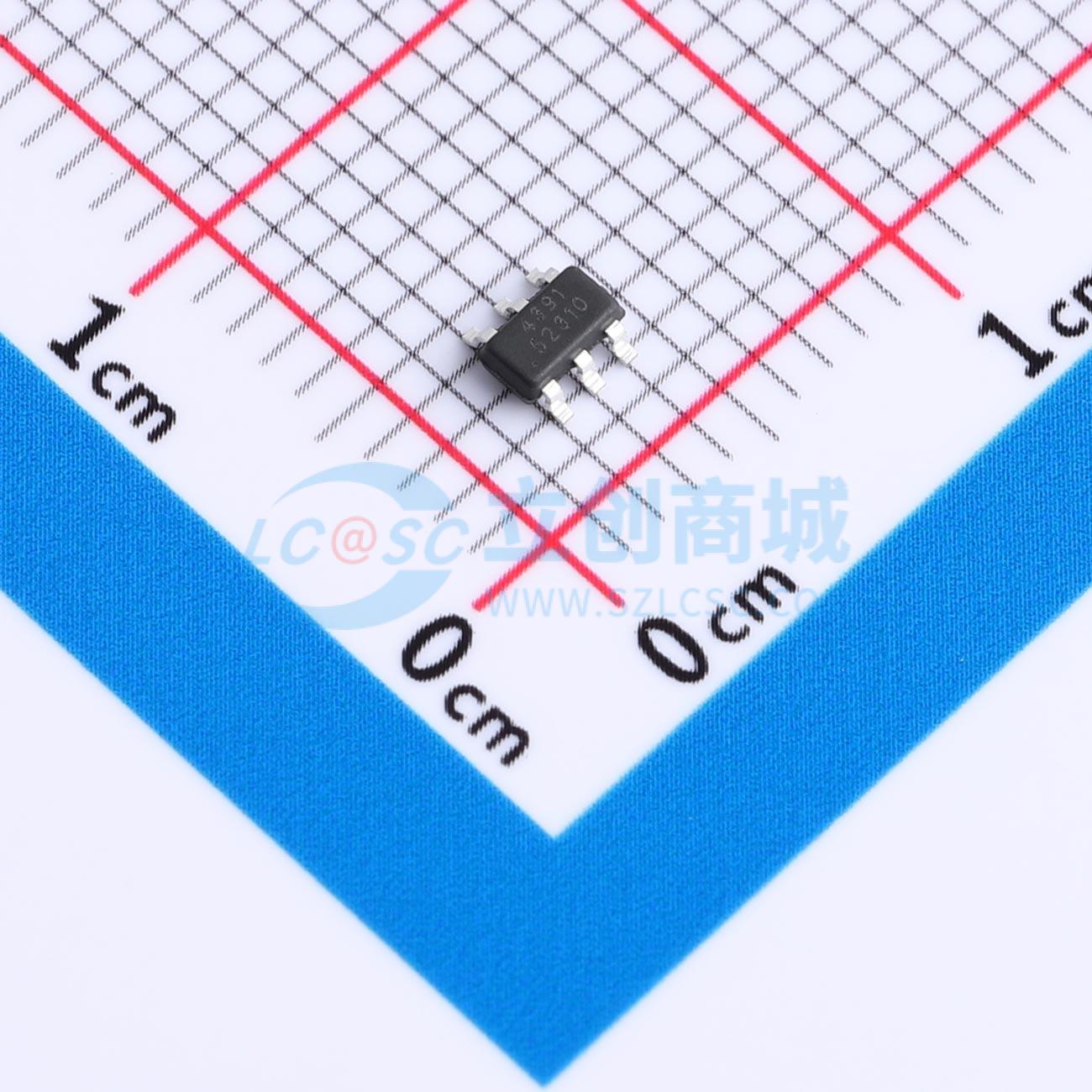

SC4391S6-TR

带唤醒功能可配置数字输出高速线性霍尔，集成微功耗模式、自检功能和高精度ADC采样模块，支持SPI通信及菊花链连接

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 数字输出、高速、带唤醒功能、可配置、线性霍尔
品牌名称: Semiment(赛卓)
商品型号: SC4391S6-TR
商品编号: C52021063
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

该器件是一款集成了唤醒功能且可配置数字输出的高速线性霍尔传感器，内部包含磁感应元件和高精度模数转换器采样模块，能够将外部磁场的变化精确转换为数字信号输出。芯片内置多组可配置寄存器，通过配置可改变线性霍尔传感器的灵敏度及静态输出电压，以满足不同灵敏度和静态输出电压的应用需求。同时，芯片的工作模式可通过寄存器进行配置，以适应客户对速度及功耗的不同要求。在实际应用中，主机端可通过四线串行外设接口通信协议获取芯片的12位模数转换器数字数据。多个该型号芯片可通过菊花链方式进行扩展，从而实现高速、高精度的多点检测与数据传输。该器件提供两种不同的封装类型。

商品特性

支持最高32千赫的高速应用
集成微功耗模式及唤醒功能
灵敏度和静态输出可配置
支持8兆赫串行外设接口通信及菊花链连接
集成自检功能，可快速定位每个按键状态
工作电压范围：3.0伏至5.5伏
集成12位模数转换器
提供SOT23-6引脚和DFN2×2-8引脚封装类型

应用领域

模拟磁轴键盘
轻触开关
磁静音开关
摇杆应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	-
	灵敏度	2.4mV/Gs；8.6mV/Gs
	灵敏度温漂	-
	线性度	-

	属性	参数值
	工作电压	3V~5.5V
	工作电流	800uA
	工作温度	-40℃~+85℃
	功能特性	上电自诊断；欠压锁定
