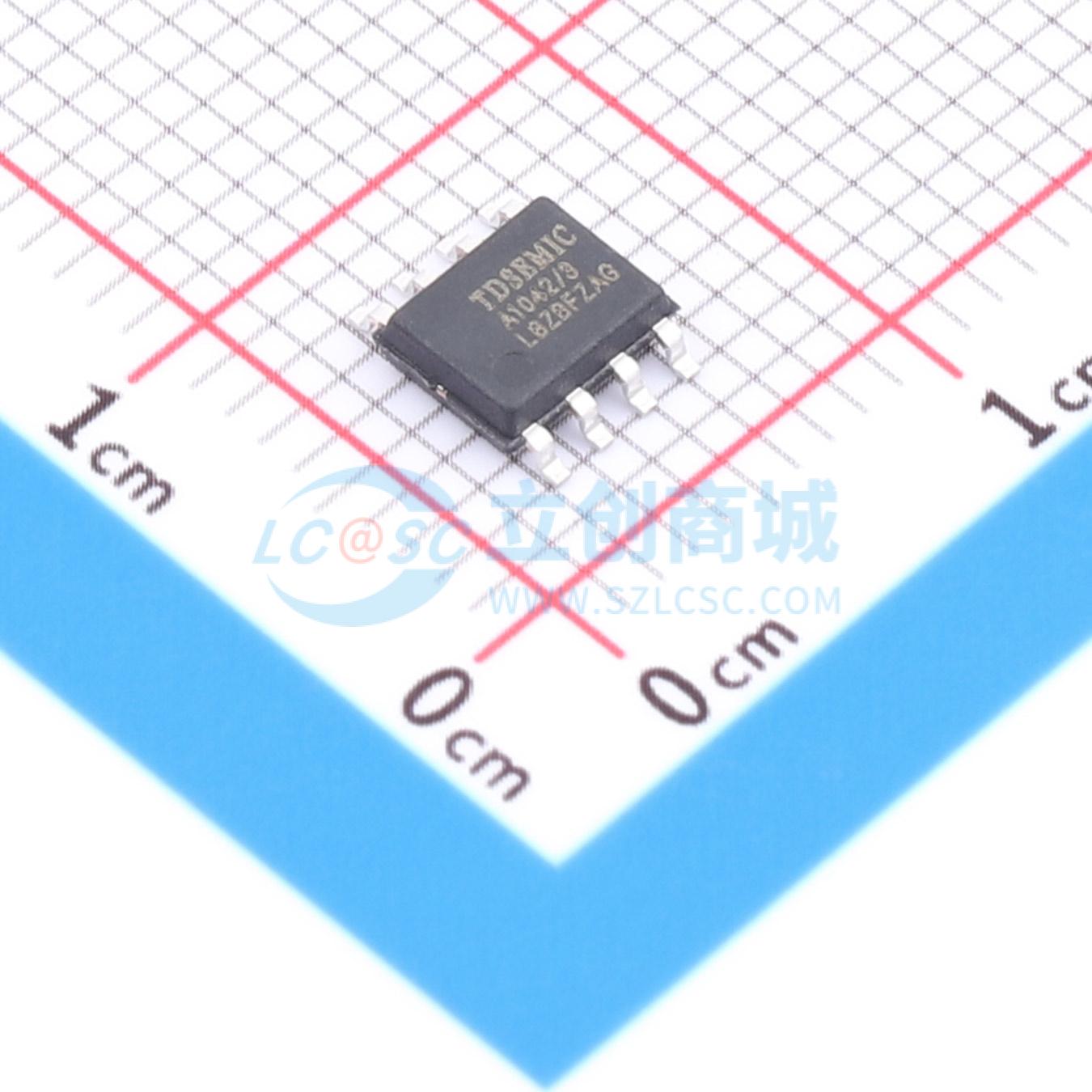

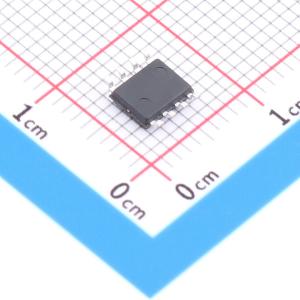

温馨提醒：图片仅供参考，商品以实物为准

TJA1042T-3,118-TD

支持CAN FD和故障安全功能的CAN收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 100%国产化 CAN串口通讯协议控制器和物理总线之间的接口电路，应用领域广泛
品牌名称: TDSEMIC(拓电半导体)
商品型号: TJA1042T-3,118-TD
商品编号: C51954351
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.245克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	通道数	1
	静态电流	400nA
	功能特性	唤醒功能；热关断保护；欠压保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护；使能

商品概述

TJA1042T-3,118-TD CAN收发器符合ISO 11898-2 (2016)高速控制器局域网物理层标准。该器件专为数据速率高达5 Mbps的CAN FD网络设计。收发器集成了一个用于I/O电平调节的辅助电源输入，允许设置输入引脚阈值和RXD输出电平。它可以直接与电源电压范围为2.7V至5V的微控制器接口。该器件具备待机模式以实现能效。此外，它还提供全面的保护功能，以增强器件本身和网络的耐用性。这些保护功能有助于提高CAN通信系统的整体可靠性和鲁棒性。

商品特性

符合ISO 11898-2(2016)物理层标准
在CAN FD快速阶段支持高达5 Mbit/s的数据速率
支持SAE J2962-2和IEC 62228-3（高达500kbps），无需共模扼流圈
VCC单电源电压工作范围为4.5V到5.5V
I/O电压与Vcc分离，VIO范围为2.7V到5.0V
Vcc和Vio电源具有欠压保护
低功耗待机模式（典型值10uA），具备主机和总线唤醒能力
支持低至10kbps数据速率的发送器显性超时功能
支持热关断保护功能
未上电时呈现理想无源行为：总线和逻辑引脚处于高阻态（无负载），支持总线和RXD输出的无缝上电/掉电操作
CANH/CANL人体模型静电防护等级：±8kV，带电器件模型静电防护等级：±2kV
CAN总线故障保护：±58V
接收器共模输入电压范围：±30V
工作结温范围：-40℃到125℃
采用SOP8封装

应用领域

高速CAN总线通信系统
汽车
工业自动化
储能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	1Mbps
	工作电压	4.5V~5.5V
	工作电流	70mA
