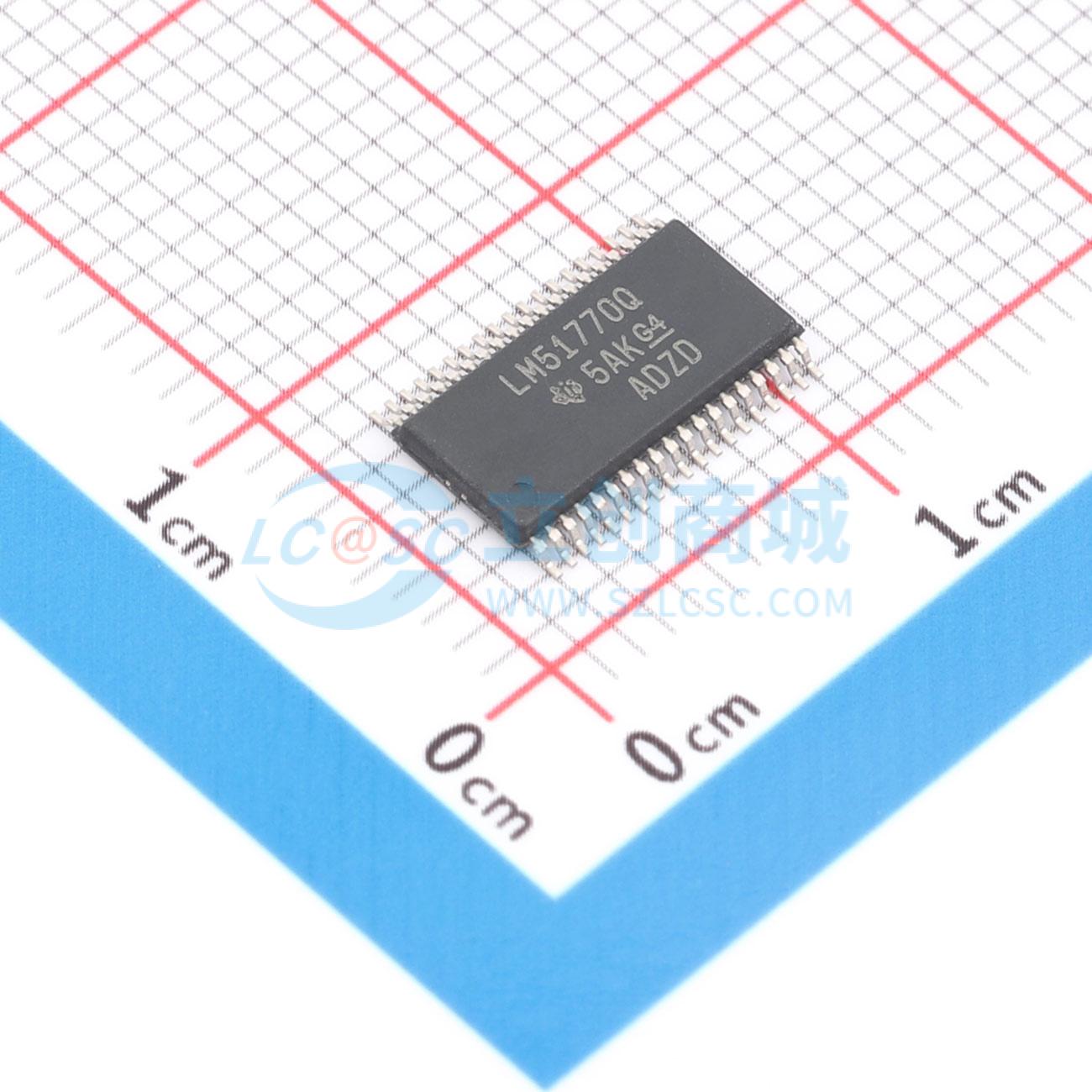

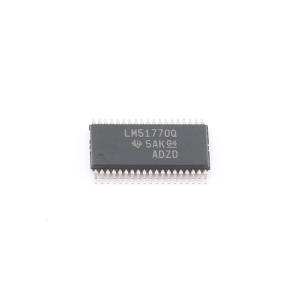

LM51770QDCPRQ1

LM51770-Q1是一款四开关升降压控制器。当输入电压高于、等于或低于调节后的输出电压时，该器件均可提供稳定的输出电压。在节电模式下，凭借低静态电流，该器件可在低输出负载条件下实现高效率。在节电模式下，该器件可在整个输出电流范围内实现接近99%的高效率。LM51770-Q1工作在固定开关频率，频率可通过RT引脚或SYNC引脚设置。在降压、升压和升降压工作模式下，开关频率保持不变。集成的可选平均电流监视器可帮助监测和限制LM51770-Q1的输入和输出电流。该特性还支持使用恒流(CC)和恒压(CV)为备用电源元件（例如电池或电容器）充电。

• 宽输入范围为3.5V至80V（最大值85V）
• 当VB1AS>3.5V时，最低输入电压为2.8V
• 输出电压范围为3.3V至78V
• 关断IQ低至3μA
• 工作IQ低至60μA
• 3%反向电流限制精度，可实现精确充电电流
• 平均输入和输出电流监测或限制功能
• 支持PWM或模拟输入信号的动态输出电压跟踪
• 可选择节电模式(PSM)，以提高轻载效率
• 两个集成高压电源LDO，支持自动选择
• 2A峰值电流逻辑电平栅极驱动器，集成自举二极管和自举电压保护
• 所有工作模式（升压、升降压、降压）下均为固定频率
• 可选择强制PWM模式
• 开关频率最高可达2MHz，可实现小尺寸解决方案和小尺寸元件
• 支持外部时钟同步
• 可选择扩频工作
• 可调欠压保护
• 打嗝式过流和短路保护
• 符合AEC-Q100汽车应用认证
• 测试温度等级1:-40℃ 至 +150℃
• 具备功能安全能力
• 提供相关文档辅助功能安全系统设计

• 汽车主机
• 带ANC的非升压音频放大器
• 前大灯
• ADAS域控制器
