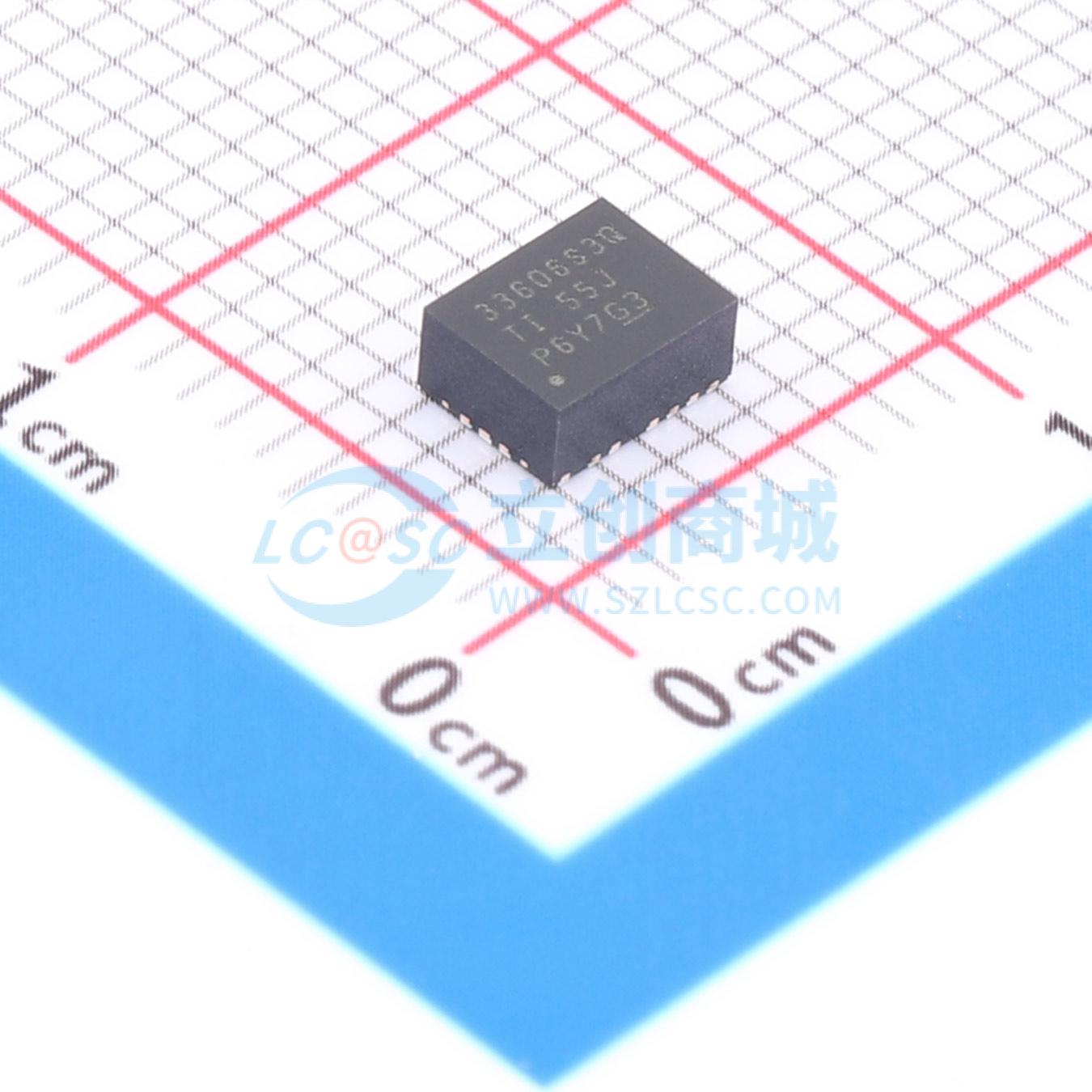

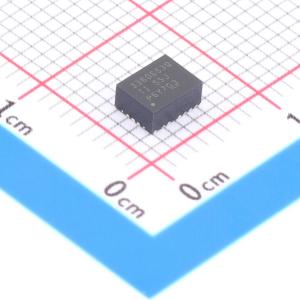

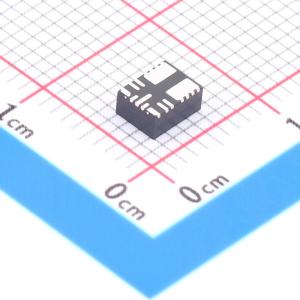

TPSM33606S3QRDNRQ1
汽车级同步降压DC/PC电源模块，采用ZEN 1开关技术和HotRod QFN封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM33606S3QRDNRQ1
- 商品编号
- C51957003
- 商品封装
- QFN-11(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 1.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 3V~36V | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 600mA | |
| 静态电流 | 1.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 4.5mm | |
| 宽度 | 3.5mm | |
| 高度 | 2mm | |
| 功能特性 | 欠压保护；过流保护；可编程输出电压；轻载高效模式；外部时钟同步；自动故障恢复；过热保护 |
商品概述
TPSM336xx-Q1是一款输出电流0.6A、1A或2A，输入最高36V的汽车级同步降压DC/DC电源模块，该模块将倒装焊引线封装技术、集成功率MOSFET、AEC-Q100合格电感器和自举电容整合在紧凑易用的封装中。小型HotRod QFN封装可提升热性能，支持高环境温度下工作。扩频技术有助于实现优异的EMI性能。该器件提供两种固定输出电压选项，支持3.3V和5V输出，也可通过反馈分压电阻配置1V至7V的输出电压，可通过MODE/SYNC引脚选择自动模式或强制PWM模式。该器件实现3.3V和5V固定输出设计仅需四个外部元件，可简化PCB布局与设计。该器件专为满足汽车常电应用的低待机功耗要求设计。自动模式在轻负载工作时启用频率折返功能，可实现高轻载效率。双随机扩频（DRSS）可减少输入EMI滤波器的外部元件数量。ZEN 1 Switcher特性可支持低EMI应用。
商品特性
- 通过AEC-Q100汽车应用认证，温度等级1工作温度范围为-40℃ 至 +125℃
- 支持功能安全设计，有可用于功能安全系统设计的相关文档
- 为汽车同步降压DC/DC电源模块，集成功率MOSFET、控制器、AEC-Q200合格电感器和CBOOT电容
- 结温范围为-40℃ 至 +150℃，包含集成电感器和CBOOT电容
- 固定开关频率为2.2MHz
- 支持0.6A、1A和2A连续输出电流
- 全负载范围下具备超高效率
- 12V输入、5V输出下峰值效率可达93.2%，24V输入、5V输出下效率可达90%
- 13.5V输入下非开关静态电流仅为1.2µA，关断电流可低至300nA
- 属于ZEN 1 Switcher产品
- 支持双随机扩频（DRSS）
- 集成CBOOT电容，采用HotRod™封装
- 引脚可选FPWM模式和AUTO模式
- 符合CISPR 25 Class 5标准
- 提供多种输出电压选项:固定输出版本支持3.3V或5V输出；可调输出电压范围为1V至7V
- 可通过WEBENCH® Power Designer创建自定义设计
应用领域
- 动力转向
- 车载充电器
- 汽车照明
- 车载摄像头
