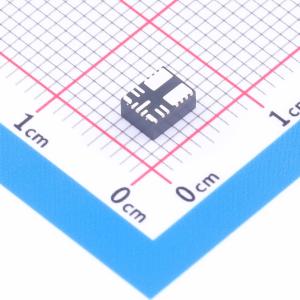

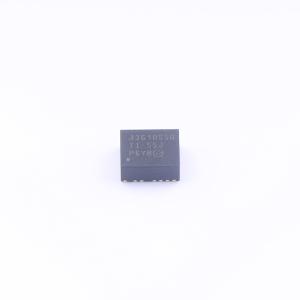

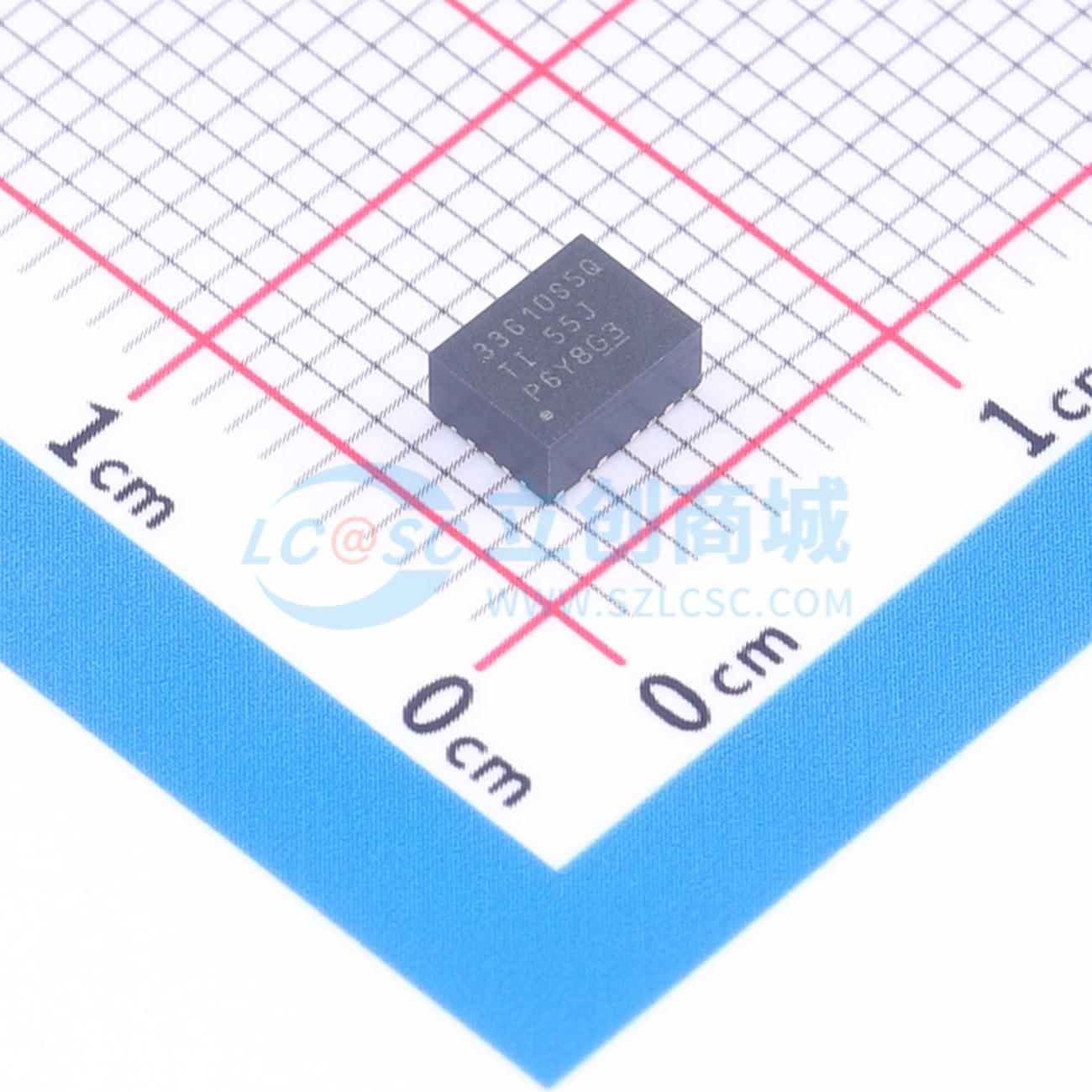

温馨提醒：图片仅供参考，商品以实物为准

TPSM33610S5QRDNRQ1

汽车同步 ZEN 1 降压转换器功率模块，采用 HotRod QFN 封装

品牌名称: TI(德州仪器)
商品型号: TPSM33610S5QRDNRQ1
商品编号: C51957001
商品封装: QFN-11
包装方式: 编带
商品毛重: 1.89克(g)

商品参数

	属性	参数值
	静态电流	1.2uA
	开关频率	2.2MHz
	工作温度	-40℃~+150℃
	长度	4.5mm
	宽度	3.5mm
	高度	2mm
	功能特性	欠压保护；过流保护；可编程输出电压；轻载高效模式；外部时钟同步；自动故障恢复；过热保护

商品概述

TPSM336xx-Q1是一款输出电流为0.6A、1A或2A，输入最高36V的汽车级同步降压DC/DC电源模块，将倒装焊封装、集成功率MOSFET、AEC-Q100认证电感和自举电容整合在紧凑易用的封装中。小型HotRod QFN封装可提升热性能，保证高环境温度下的工作。扩频有助于实现出色的EMI性能。该器件提供两种固定输出电压选项，支持3.3V和5V。器件可通过反馈分频器配置为1V至7V输出，可通过MODE/SYNC引脚工作在自动模式或强制PWM模式。该器件对于3.3V和5V固定输出设计仅需要四个外部元件，可简化PCB布局和设计。该器件专为满足常开启汽车应用的低待机功耗要求设计。轻负载工作时，自动模式启用频率折返，可实现高轻载效率。DRSS用于减少输入EMI滤波器的外部元件。ZEN 1 Switcher特性支持该器件用于低EMI应用。

商品特性

通过AEC-Q100认证，适用于汽车应用，温度等级1，TA范围为-40℃ 至 +125℃
支持功能安全，可提供相关文档帮助功能安全系统设计
汽车级同步降压DC/DC电源模块，集成功率MOSFET、控制器、AEC-Q200认证电感和CBOOT电容，结温范围为-40℃ 至 +150℃
固定开关频率为2.2MHz
支持0.6A、1A、2A连续输出电流
全负载范围具备超高效率，在12V输入、5V输出下峰值效率为93.2%，在24V输入、5V输出下效率为90%
非开关静态电流超低，13.5V输入下为1.2µA，关断电流低至300nA
属于ZEN 1 Switcher产品，具备双随机扩频（DRSS）
集成CBOOT，采用HotRod™封装
引脚可选FPWM和AUTO模式
符合CISPR 25 Class 5标准
多种输出电压选项，固定输出变体支持3.3V或5V输出，可调输出电压范围为1V 至 7V
可使用WEBENCH® Power Designer为TPSM336xx-Q1创建定制设计

应用领域

动力转向
车载充电器
汽车照明
汽车摄像头

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~36V
	转换效率	93.2%
	输出电压(Vout)	5V
	输出电压精度	±1%
	输出电流(最大值)	1A
