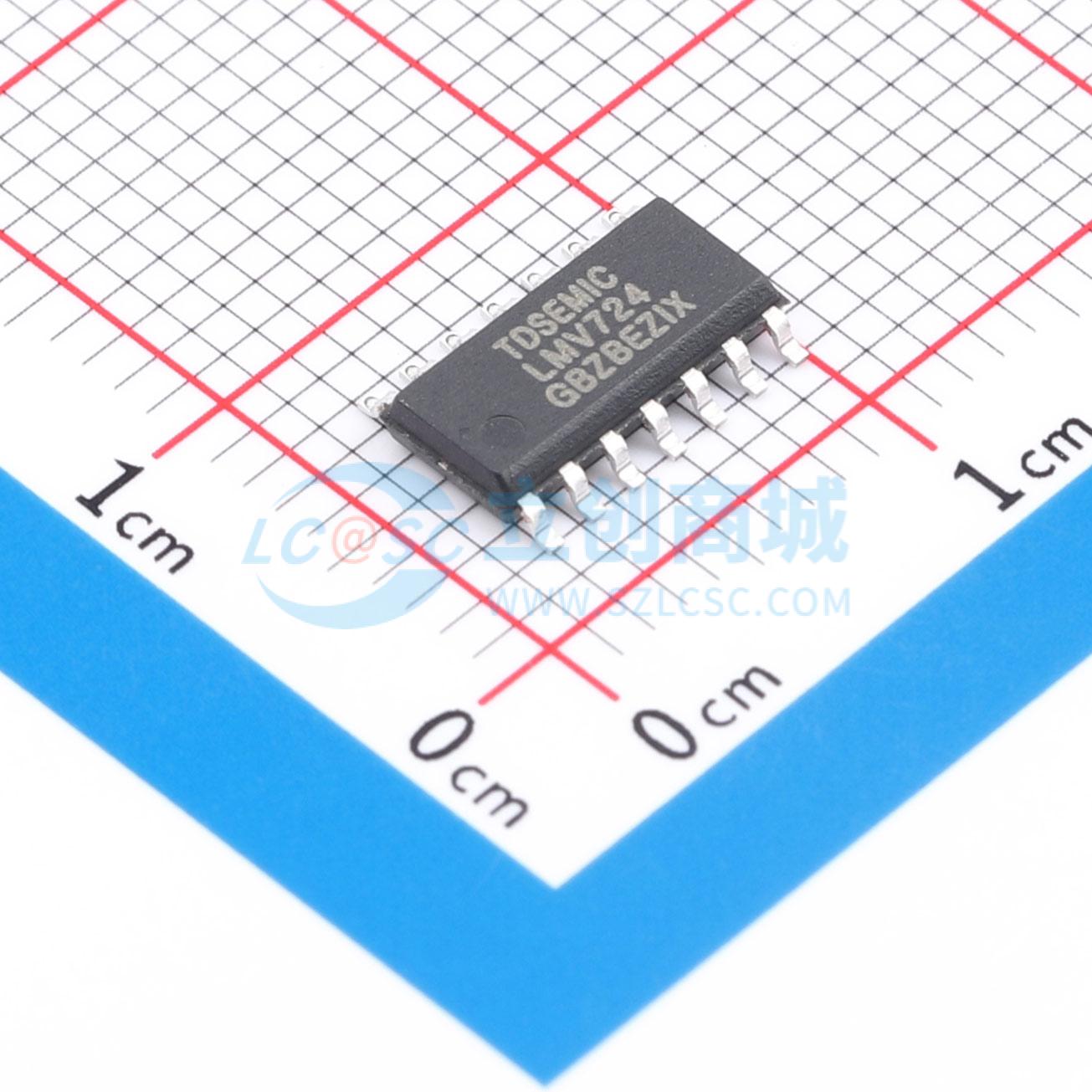

温馨提醒：图片仅供参考，商品以实物为准

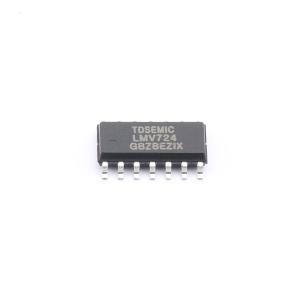

LMV724IDR-TD

低电压、轨到轨输入输出、高速CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 100%国产化轨到轨高精度运放应用广泛
品牌名称: TDSEMIC(拓电半导体)
商品型号: LMV724IDR-TD
商品编号: C51954347
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	10MHz
	输入失调电压(Vos)	300uV
	输入失调电压温漂(Vos TC)	2.6uV/℃
	压摆率(SR)	8.5V/us
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电流(Ios)	1pA
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	-
	静态电流(Iq)	400uA
	输出电流	140mA
	工作温度	-40℃~+125℃
	单电源电压	2.1V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-1.05V；1.05V~2.75V

商品概述

该系列运算放大器提供低电压工作、轨到轨输入与输出，以及出色的速度/功耗比，具备10MHz带宽和8.5V/μs压摆率。运算放大器为单位增益稳定，并具有超低输入偏置电流。其失调电压较低，在25°C、Vs = 5V、VCM = Vs/2条件下，保证不超过0.5mV。该系列运算放大器支持2.1V至5.5V单电源或±1.05V至±2.75V双电源工作，非常适合传感器接口、有源滤波器和便携式应用。

商品特性

高增益带宽：10MHz；出色的压摆率：8.5V/μs
轨到轨输入与输出
低失调电压：最大值±0.5mV
输入电压范围：Vs = 5.5V时为-0.2V至+5.7V；电源范围：+2.1V至+5.5V；工作温度范围：-40°C至+125°C
微型封装：SOT23-5

应用领域

传感器
有源滤波器
测试设备
驱动模数转换器
光电二极管放大
