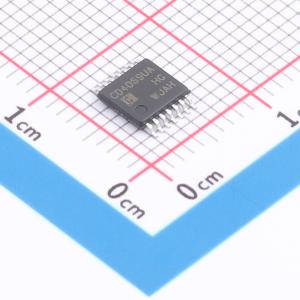

CD4069UAMT/TR
CMOS六路反相器，用作通用反相器，适用于不需要功率TTL驱动和逻辑电平转换功能的电路，具有标准化对称输出特性、输出响应快、低静态电流特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4069UAMT/TR
- 商品编号
- C51953510
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.32544克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 标准CMOS | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V；12.5V；8V | |
| 输入低电平(VIL) | 2V；1V；2.5V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 0V~50mV | |
| 传播延迟(tpd) | 32ns@15V,50pF | |
| 系列 | CD4 | |
| 工作温度 | 0℃~+70℃ |
商品概述
该器件由六个CMOS反相器电路组成，主要用作通用反相器，适用于无需功率TTL驱动和逻辑电平转换功能的电路。
商品特性
- 标准化对称输出特性
- 电源电压：3~15 V
- 输入电压：0~VDD
- 输出响应快
- 静态电流低：IDD < 1 μA
应用领域
- 逻辑反向
- 振荡器
- 高输入阻抗放大器
